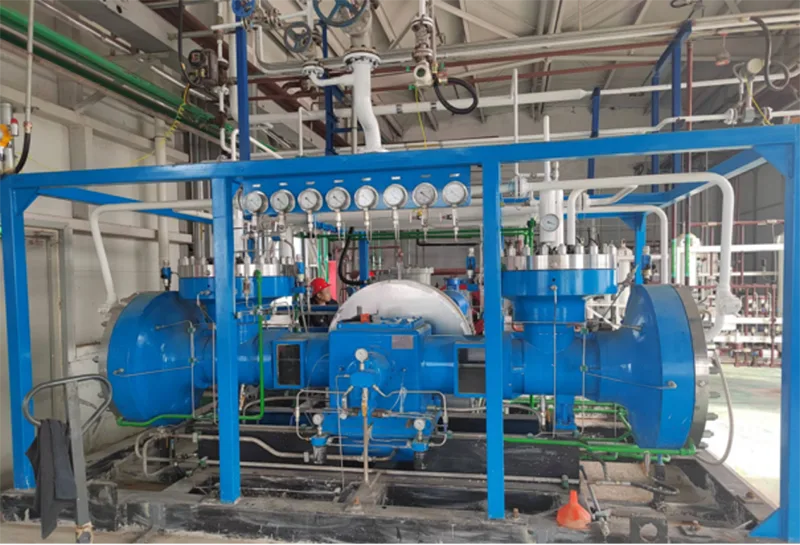

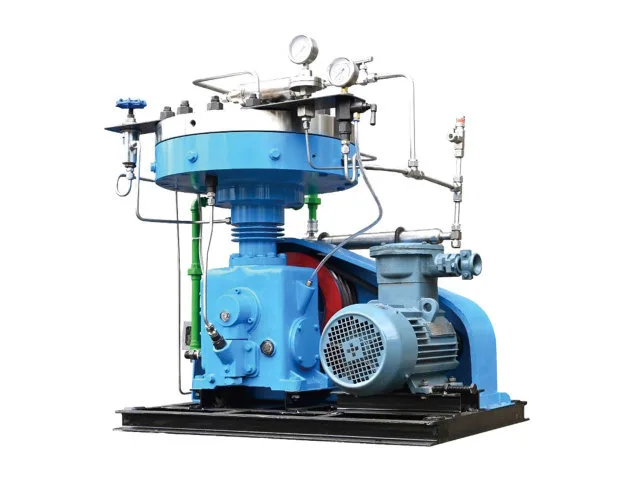

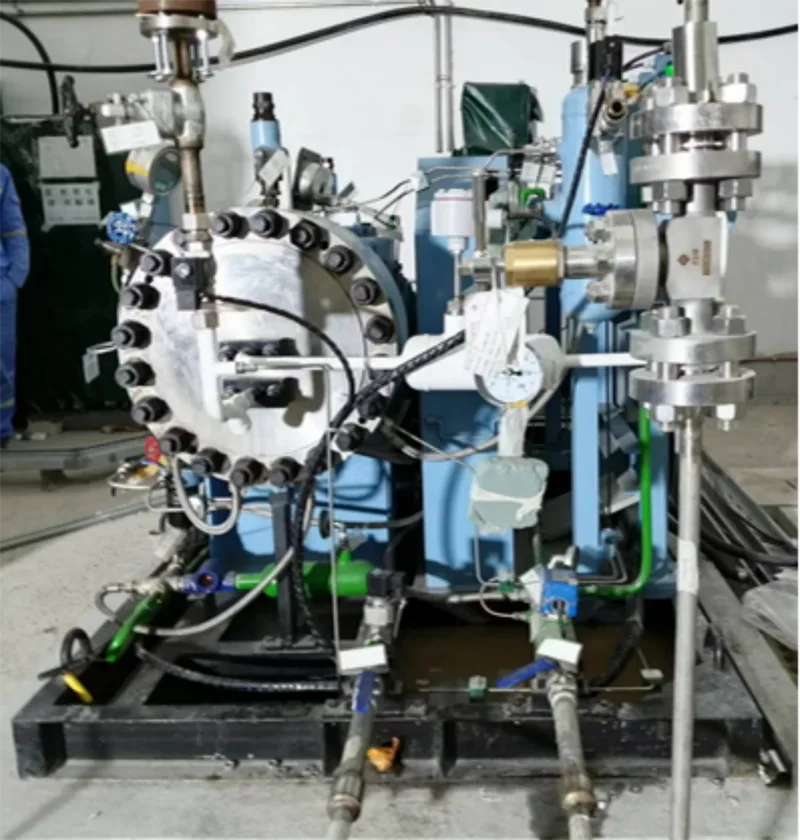

يستخدم ضاغط الحجاب الحاجز Z غشاء مرن لفصل غرفة الغاز عن الأقسام الهيدروليكية والميكانيكية للضاغط. أثناء التشغيل، يتحرك الحجاب الحاجز مع الزيت الهيدروليكي لتغيير حجم غرفة الغاز وإكمال دورة الشفط والضغط. نظرًا لأن الغاز المضغوط يظل منفصلاً عن زيت التشحيم، فإن مسار الغاز يكون مناسبًا للتطبيقات التي يكون فيها نقاء الغاز أو الختم المتحكم فيه أو التوافق الخاص للغاز مهمًا. يوفر الترتيب على شكل Z والتكوين أحادي المرحلة منصة معدات عملية لمهام الضغط هذه.
بالنسبة لضغط الحجاب الحاجز، تعتمد نقاء الغاز إلى حد كبير على إبقاء غرفة الغاز منفصلة عن نظام التشحيم. يشكل الحجاب الحاجز حاجز العمل بين الغاز المضغوط والزيت الهيدروليكي، لذلك لا يدخل زيت التشحيم إلى غرفة الغاز أثناء التشغيل العادي.
يجعل هذا الترتيب ضاغط Z Diaphragm Compressor مناسبًا للغازات التي قد يؤثر فيها ترحيل الزيت أو ملامسته بوسائط التشحيم على المعدات النهائية، أو جودة المنتج، أو ظروف العملية. وهو ذو صلة خاصة بأنظمة الغاز عالية النقاء والغازات المتخصصة.
توفر غرفة الغاز المغلقة وفصل الحجاب الحاجز مسار ضغط يمكن التحكم فيه للغازات التي تتطلب معالجة دقيقة. يمكن استخدام تكوينات السلسلة Z للغازات الخاملة بالإضافة إلى الغازات القابلة للاشتعال والمتفجرة والسامة وغيرها من الغازات الخاصة المحددة، مع مراعاة التحقق من المواد المطلوبة وظروف التشغيل.
يستخدم ضاغط الحجاب الحاجز Z تبريد الماء المتداول للتحكم في درجة حرارة التشغيل أثناء ضغط الغاز. تعتمد متطلبات التبريد على الغاز ونسبة الضغط ومعدل التدفق وظروف التشغيل، لذلك يجب أن يتوافق تكوين التبريد النهائي مع النموذج المحدد ومهمة العملية.
تعمل الطرازات المتوفرة بسرعة 400-420 دورة/دقيقة تقريبًا، اعتمادًا على التكوين. تتراوح تقييمات الطاقة من 3 كيلووات لوحدات التدفق المنخفض المدمجة إلى 30 كيلووات لنماذج التدفق العالي في نطاق سلسلة Z الحالية.
|
نموذج |
ضغط المدخل |
ضغط المخرج |
تدفق الحجم الاسمي |
قوة |
سرعة |
الأبعاد الشاملة |
|
جي زد-65/4 |
الضغط الجوي |
0.4 |
65 |
15 |
410 |
2180X1250X2050 |
|
جي زد-60/2.5 |
الضغط الجوي |
0.25 |
60 |
15 |
410 |
2200X1300X2100 |
|
جي زد-145/14.7-17 |
1.47 |
17 |
145 |
18.5 |
400 |
2400X2400X1560 |
|
جي زد-60/0.5-5 |
0.05 |
5 |
60 |
11 |
420 |
2500X1700X1600 |
|
جي زد-200/3-5 |
0.3 |
0.5 |
200 |
30 |
420 |
3160X1700X1700 |
|
جي زد-200/1.5-3.5 |
0.15 |
0.35 |
200 |
22 |
400 |
2120X1270X2000 |
|
جي زد-15/6 |
الضغط الجوي |
0.6 |
15 |
7.5 |
420 |
2100X2000X1500 |
|
جي زد-10/6 |
الضغط الجوي |
0.6 |
10 |
7.5 |
420 |
2100X2000X1500 |
|
جي زد-155/68.66-80.97 |
6.866 |
8.097 |
155 |
18.5 |
420 |
3000X2200X1600 |
|
جي زد-30/2-12 |
0.2 |
1.2 |
30 |
5.5 |
400 |
1800X1030X1530 |
|
جي زد-5/19.5-100 |
1.95 |
10 |
5 |
7.5 |
420 |
2100X2000X1600 |
|
جي زد-50/1.5-10 |
0.15 |
1.0 |
50 |
11 |
400 |
1850X1500X1500 |
|
جي زد-60/8-25 |
0.8 |
2.5 |
60 |
11 |
400 |
2000X1500X1650 |
|
جي زد-100/14-35 |
1.4 |
3.5 |
100 |
11 |
400 |
1650X1300X1550 |
|
جي زد-10/35-120 |
3.5 |
12.0 |
10 |
3.0 |
410 |
1330X1000X1370 |
|
جي زد-1.1/21-270 |
2.1 |
27 |
1.1 |
3 |
410 |
1000X620X850 |
|
جي زد-11/6-20 |
0.6 |
2.0 |
11 |
7.5 |
410 |
1600X1000X1500 |
|
جي زد-8/4-10 |
0.4 |
1.0 |
8 |
2.2 |
400 |
1100X650X900 |
|
جي زد-5/11 |
الضغط الجوي |
1.1 |
5 |
3.0 |
410 |
1600X1000X1500 |
يمكن تكوين ضاغط الحجاب الحاجز Z لمهام ضغط الغاز المختلفة في:
· أنظمة إمداد الغاز عالية النقاء
· التعامل مع الغازات المتخصصة والنادر
· العمليات الكيميائية والبتروكيميائية
· الهيدروجين وأنظمة الغاز الأخرى المرتبطة بالطاقة
· معدات المختبرات واختبارات الغاز
· أنظمة تعبئة واسترجاع الغاز
· ضغط الغاز الخامل
· تطبيقات مختارة للغازات القابلة للاشتعال أو الانفجار
· التعامل مع الغازات السامة أو الخطرة
· أنظمة معالجة الغاز ذات الضغط العالي
يعتمد التكوين الفعلي للضاغط على خصائص الغاز وظروف الضغط والتدفق المطلوب ومتطلبات تشغيل الموقع.
|
غرض |
ضاغط الحجاب الحاجز Z |
|
الشكل الهيكلي |
على شكل حرف Z |
|
مستوى الضغط |
المستوى 1 |
|
طريقة التبريد |
تعميم تبريد المياه |
|
جهد العمل |
380 فولت |
|
الوسائط المضغوطة |
الغاز عالي النقاء، الغاز الخامل، الغاز القابل للاشتعال والانفجار، الغاز السام، الغاز الخاص |
|
إشارة الضغط |
ضغط المدخل وضغط المخرج |
|
طريقة ضغط الغاز |
ضغط الحجاب الحاجز |
|
فصل الغاز/النفط |
عزل الحجاب الحاجز |
يمكن تكوين السلسلة Z للغازات عالية النقاء والخاملة والقابلة للاشتعال والانفجار والسامة وغيرها من الغازات الخاصة. يجب مراجعة تكوين الغاز وظروف التشغيل قبل اختيار الضاغط.
لا، فالحاجز يفصل غرفة الغاز عن القسم الهيدروليكي وقسم التشحيم، مما يمنع الاتصال المباشر الطبيعي بين الغاز المضغوط وزيت التشحيم.
من بين النماذج المتوفرة، GZ-1.1/21-270 لديه ضغط مخرج يبلغ 27 ميجا باسكال (G). يعتمد الضغط المطبق على النموذج المحدد وحالة المدخل والتدفق المطلوب.
نعم. تحافظ غرفة الغاز المعزولة بغشاء على فصل الغاز المضغوط عن نظام التشحيم، مما يجعل الضاغط مناسبًا للعديد من تطبيقات الغاز عالية النقاء.
تحتاج Jinding إلى ضغط المدخل ودرجة الحرارة، وضغط المخرج، ومعدل التدفق المطلوب، وتكوين الغاز، ومتطلبات التشغيل، وبالنسبة للغازات الخاصة، بيانات الخصائص الفيزيائية والكيميائية ذات الصلة.
يجب اختيار النموذج وفقًا لمزيج نوع الغاز وضغط الدخول وضغط المخرج ومعدل التدفق وظروف التشغيل. يمكن أن يوصي Jinding بالتكوين المناسب بعد مراجعة بيانات العملية الكاملة.
