يجب أن يتطابق ضاغط الغاز مع الظروف على جانبي العملية. يوفر ضاغط الحجاب الحاجز GZ3 مجموعات مختلفة من ضغط المدخل وضغط المخرج وإنتاجية الغاز بحيث يمكن اختيار المعدات حول العملية الفعلية بدلاً من واجب قياسي واحد. يتضمن النطاق وحدات مدمجة لكميات الغاز الصغيرة نسبيًا بالإضافة إلى تكوينات التدفق الأكبر، في حين تم تصميم العديد من النماذج لزيادة الضغط بشكل كبير. وهذا يجعل نطاق GZ3 قابلاً للتطبيق في مهام تعزيز الغاز وضغطه ونقله حيث يكون نقاء الغاز والتحكم في الضغط أمرًا مهمًا.
|
نموذج |
وسط مضغوط |
معدل التدفق الحجمي |
ضغط الشفط |
ضغط العادم |
سرعة |
الأبعاد الشاملة |
وزن |
محرك كهربائي |
|
|
الطاقة (كيلوواط) |
الجهد (الخامس) |
||||||||
|
GZ3-20/13 |
الغازات عالية النقاء والغازات الخاملة والغازات القابلة للاشتعال والانفجار والغازات السامة وغيرها من الغازات الخاصة |
20 |
1 أجهزة الصراف الآلي |
1.3 |
400 ~ 430 |
1650×1050×1650 |
1.9 |
7.5 |
≈380 |
|
GZ3-20/16 |
20 |
1 أجهزة الصراف الآلي |
1.6 |
11 |
|||||
|
GZ3-25/7 |
25 |
1 أجهزة الصراف الآلي |
0.7 |
7.5 |
|||||
|
GZ3-30/12 |
30 |
1 أجهزة الصراف الآلي |
1.2 |
11 |
|||||
|
GZ3-40/10 |
40 |
1 أجهزة الصراف الآلي |
1 |
11 |
|||||
|
GZ3-45/0.5-10 |
45 |
0.05 |
1 |
15 |
|||||
|
GZ3-85/2-15 |
85 |
0.2 |
1.5 |
15 |
|||||
|
GZ3-110/7-13 |
110 |
0.7 |
1.3 |
11 |
|||||
|
GZ3-140/4-16 |
140 |
0.4 |
1.6 |
15 |
|||||
|
GZ3-240/8-10 |
240 |
0.8 |
1 |
11 |
|||||
|
GZ3-12/36-410 |
12 |
3.6 |
40.2 |
11 |
|||||
|
GZ3-20/13-200 |
20 |
1.3 |
19.6 |
7.5 |
|||||
|
GZ3-25/2-30 |
25 |
0.2 |
3 |
11 |
|||||
|
GZ3-30/12-160 |
30 |
1.2 |
15.7 |
11 |
|||||
|
GZ3-40/6-70 |
40 |
0.6 |
7 |
15 |
|||||
|
GZ3-40/70-450 |
40 |
7 |
44.1 |
18.5 |
|||||
|
GZ3-50/4.5-40 |
50 |
0.45 |
4 |
18.5 |
|||||
|
GZ3-50/16-150 |
50 |
1.6 |
14.7 |
15 |
|||||
|
GZ3-70/10-70 |
70 |
1 |
7 |
15 |
|||||
|
GZ3-90/100-340 |
90 |
9.8 |
33.3 |
22 |
|||||
|
GZ3-60~90/7~10-60 |
60~90 |
0.7~1.0 |
6 |
15 |
|||||
|
GZ3-120/70-200 |
120 |
7.0 |
19.6 |
22 |
|||||
|
GZ3-150/6-20 |
150 |
0.6 |
2 |
11 |
|||||
|
GZ3-180/12-40 |
180 |
1.2 |
4 |
18.5 |
|||||
يتطلب اختيار ضاغط غشائي GZ3 مطابقة النموذج لكل من تدفق الغاز المطلوب وضغوط الدخول والتفريغ. لا يوفر رقم الطراز وحده معلومات كافية لتحديد ما إذا كان التكوين يناسب عملية معينة أم لا.
بالنسبة للتطبيقات ذات ضغط الشفط القريب من الضغط الجوي، تغطي نماذج مثل GZ3-20/13 وGZ3-25/7 وGZ3-30/12 وGZ3-40/10 متطلبات تدفق الغاز المختلفة عند ضغوط تفريغ منخفضة نسبيًا.
عندما يكون الغاز الداخل مضغوطًا بالفعل، تتغير نسبة الضغط المطلوبة. على سبيل المثال، GZ3-45/0.5-10 يعمل بضغط مدخل 0.05 ميجا باسكال وضغط تفريغ 1.0 ميجا باسكال، بينما GZ3-50/16-150 يتعامل مع ضغط مدخل 1.6 ميجا باسكال وضغط تفريغ 14.7 ميجا باسكال.
بالنسبة لتطبيقات الضغط العالي، قد يكون المدخل بالفعل عدة ميجاباسكال. تم تحديد GZ3-40/70-450 لضغط شفط يبلغ 7.0 ميجا باسكال وضغط عادم يبلغ 44.1 ميجا باسكال. يعمل GZ3-90/100-340 من 9.8 ميجا باسكال عند المدخل إلى 33.3 ميجا باسكال عند التفريغ.
توضح هذه الأمثلة لماذا لا ينبغي النظر في معدل التدفق بشكل منفصل. يجب تقييم ضغط المدخل وضغط التفريغ المستهدف وسعة الغاز المطلوبة معًا لتحديد التكوين المناسب.
قبل تحديد ضاغط غشائي GZ3، قم بتوفير ظروف التشغيل الفعلية ومتطلبات العملية. تساعد هذه المعلومات في تحديد النموذج والتكوين المناسبين، بما في ذلك:
|
عنصر التحديد |
المعلومات المطلوبة |
|
تدفق الغاز |
معدل التدفق الحجمي المطلوب بالنيوتن متر مكعب/ساعة |
|
حالة المدخل |
ضغط الشفط ودرجة حرارة الشفط |
|
متطلبات المخرج |
ضغط العادم المطلوب |
|
تحديد الغاز |
اسم الغاز وتكوينه |
|
خصائص الغاز |
الخصائص الفيزيائية والكيميائية |
|
واجب التشغيل |
متطلبات التشغيل المستمرة أو المتقطعة أو غيرها |
|
نقاء |
متطلبات نقاء الغاز أو حدود التلوث |
|
شروط خاصة |
خصائص أكالة أو سامة أو قابلة للاشتعال أو متفجرة أو غيرها من الخصائص الخاصة |

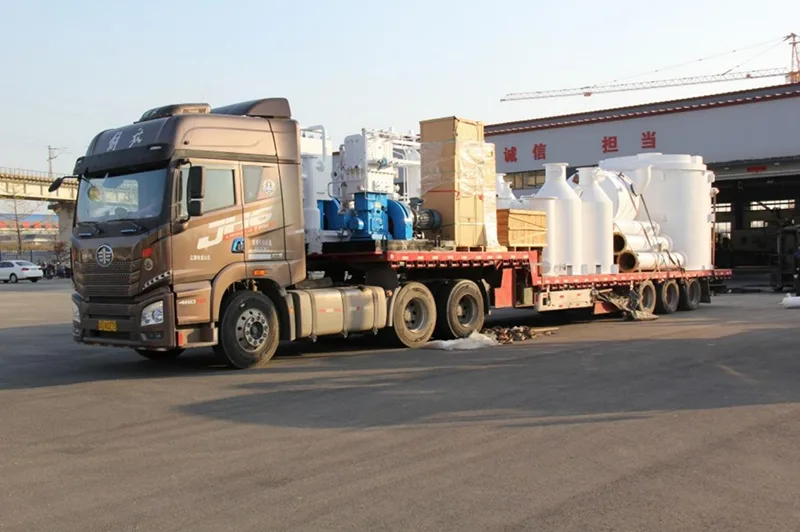

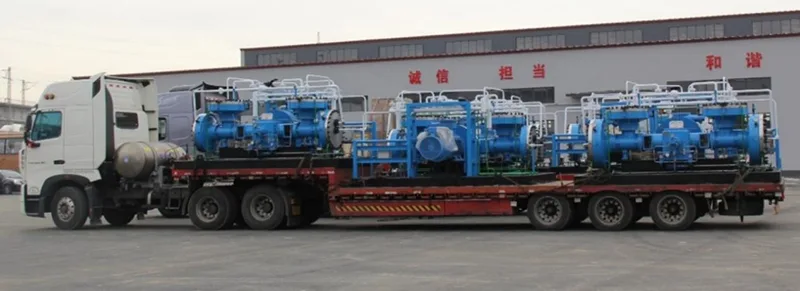

بالنسبة للمعدات الصناعية، يعد التسليم جزءًا من توريد المعدات وليس فكرة لاحقة. بعد اكتمال الضاغط وإعداده للشحن، يتم التعامل مع الوحدة حسب أبعادها ووزنها وتأمينها للنقل وتحميلها للتسليم إلى موقع العميل.
بالنسبة للمشاريع الخارجية، يجب تأكيد ترتيبات التعبئة والنقل النهائية وفقًا لتكوين الضاغط وطريق الشحن ومتطلبات الوجهة.
يمكن اعتبار ضاغط الحجاب الحاجز GZ3 لأنظمة الغاز التي تشمل:
· ضغط الغاز عالي النقاء
· أنظمة إمداد الغاز المتخصصة
· ضغط الغاز الخامل
· التعامل مع الغاز النادر والقيم
· غاز العمليات الكيميائية
· أنظمة الغاز البتروكيماوية
· خدمة الغازات القابلة للاشتعال والانفجار
· التعامل مع الغازات السامة
· ضغط الغاز المسببة للتآكل
· معدات الغاز عالي الضغط
· أنظمة المختبرات وفحوصات الغازات
تتراوح النماذج المتوفرة من 12 إلى 240 نيوتن متر مكعب في الساعة. يوجد أيضًا تكوين نطاق 60-90 نيوتن متر مكعب في الساعة مدرج كـ GZ3-60～90/7～10-60.
أعلى ضغط عادم مدرج هو 44.1 ميجا باسكال لـ GZ3-40/70-450. GZ3-12/36-410 تصل إلى 40.2 ميجا باسكال.
نعم. تحتوي العديد من النماذج على ظروف شفط مضغوطة. على سبيل المثال، تم تحديد GZ3-90/100-340 بضغط شفط يبلغ 9.8 ميجا باسكال.
يفصل الحجاب الحاجز غرفة الغاز عن نظام الزيت، مما يمنع الاتصال المباشر بين الغاز المضغوط وزيت التشحيم.
ابدأ بتدفق الغاز المطلوب، ثم قارن بين ضغط الشفط الفعلي وضغط العادم المطلوب. يعد تطبيق التدفق العالي عند زيادة الضغط الصغيرة بمثابة واجب ضاغط مختلف عن تطبيق التدفق المنخفض الذي يتطلب عشرات ميجاباسكال عند المخرج.
قم بتوفير اسم الغاز وتركيبته ومعدل التدفق وضغط الشفط ودرجة الحرارة وضغط العادم المطلوب وظروف التشغيل وأي متطلبات خاصة تتعلق بالنقاء أو المواد أو الختم أو التعامل مع الغازات الخطرة. يمكن لـ Jinding بعد ذلك تحديد تكوين GZ3 المناسب.
