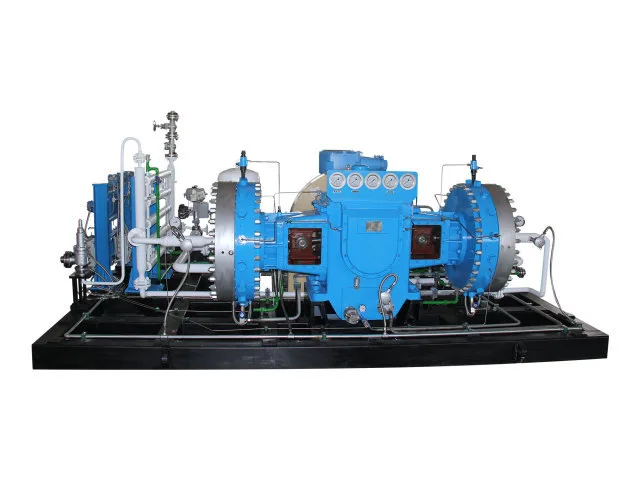

على عكس أنظمة الضغط التقليدية حيث قد يعمل الغاز بالقرب من المكونات الميكانيكية المشحمة، يستخدم ضاغط الحجاب الحاجز GD4 الضغط الهيدروليكي لدفع الحجاب الحاجز مع الحفاظ على الوسط المضغوط داخل غرفة غاز مغلقة مكونة من الحجاب الحاجز ورأس الأسطوانة. هذا الهيكل يجعل GD4 مناسبًا للتطبيقات التي يجب فيها مراعاة تلوث الغاز والتحكم في التسرب والتوافق المتوسط أثناء اختيار المعدات. تقوم Jinding بتكوين كل ضاغط بناءً على ضغط السحب ودرجة الحرارة، وضغط العادم المطلوب، ومعدل التدفق الحجمي، وتركيبة الغاز ومتطلبات التشغيل المحددة، مما يوفر حلاً أكثر توجهاً نحو التطبيقات لمشاريع ضغط الغاز الصناعية.
يستخدم ضاغط الحجاب الحاجز GD4 نظامًا ميكانيكيًا وهيدروليكيًا يعمل بمحرك لتوليد الحركة المطلوبة لضغط الغاز.
أثناء التشغيل، يقوم المحرك الكهربائي بدفع العمود المرفقي من خلال نظام البكرة. ينقل العمود المرفقي الحركة من خلال قضيب التوصيل، مما يتسبب في تحرك المكبس الموجود داخل أسطوانة الزيت في حركة خطية ترددية. عندما يتحرك المكبس، يتم إزاحة الزيت الهيدروليكي وينقل الضغط إلى الحجاب الحاجز.
يتحرك الحجاب الحاجز بعد ذلك ذهابًا وإيابًا بين جانب الغاز وجانب الزيت الهيدروليكي. تحت تأثير صمامات الشفط والتفريغ، فإن كل دورة غشاء تكمل عملية سحب الغاز وضغطه وتفريغه.
أثناء شوط الشفط، تزيد حركة الحجاب الحاجز من حجم غرفة الغاز، مما يسمح للوسط المضغوط بالدخول عبر صمام السحب. عندما يتحرك الحجاب الحاجز في الاتجاه المعاكس، يقل حجم الحجرة ويرتفع ضغط الغاز. بمجرد وصول الضغط إلى حالة التفريغ المطلوبة، يفتح صمام العادم ويتم تفريغ الغاز المضغوط.
يتضمن النظام الهيدروليكي أيضًا وظيفة تعويض الزيت. أثناء التشغيل العادي، قد تعود كمية صغيرة من الزيت من أسطوانة الزيت إلى خزان الزيت من خلال الخلوص الداخلي بين المكونات المتحركة. تعمل مضخة الزيت التعويضية على تجديد الزيت الهيدروليكي المطلوب لحركة الحجاب الحاجز أثناء عملية الشفط.
حجم الزيت المزود أكبر قليلاً من الكمية المفقودة من خلال التسرب الداخلي الطبيعي. يتم بعد ذلك إرجاع الزيت الزائد من خلال نظام تنظيم الضغط، مما يساعد في الحفاظ على الظروف الهيدروليكية المطلوبة أثناء تشغيل الضاغط.
|
الصناعة / التطبيق |
متطلبات الشراء النموذجية |
لماذا يعد ضاغط الحجاب الحاجز GD4 مناسبًا؟ |
|
شركات الغاز الصناعية |
ضغط ونقل الغازات المتخصصة أو عالية النقاء |
يقوم الحجاب الحاجز بفصل الغاز عن نظام الزيت الهيدروليكي |
|
موردو الغاز المتخصصون |
الضغط المتحكم فيه للغازات النادرة أو القيمة أو الخاصة |
مناسبة للتطبيقات التي تتطلب معالجة الغاز الخاضعة للرقابة |
|
مصانع البتروكيماويات |
ضغط الغازات المعالجة مع متطلبات السلامة المحددة |
أداء ختم جيد لتطبيقات الغاز الصناعية المختارة |
|
مصنعي المواد الكيميائية |
التعامل مع الغازات ذات الخصائص الكيميائية المختلفة |
يمكن اختيار تكوين المعدات وفقًا لوسط الغاز |
|
مشاريع الهيدروجين والطاقة |
ضغط الغاز ومعالجة الضغط في أنظمة مخصصة |
مناسبة لمتطلبات الضغط والتدفق القائمة على المشروع |
|
أنظمة الغازات الدوائية والغذائية |
التعامل مع الغاز حيث يكون التحكم في التلوث أمرًا مهمًا |
غاز المعالجة لا يتصل مباشرة بزيت التشحيم |
|
مستخدمي الإلكترونيات والغاز عالي النقاء |
ضغط الغازات التي تتطلب التحكم بدرجة نقاء عالية |
يساعد هيكل الحجاب الحاجز على تقليل مخاطر التلوث بالزيت |
|
مشاريع الفضاء الجوي |
ضغط الغازات المتخصصة للتطبيقات التقنية |
يمكن تهيئتها وفقًا لظروف التشغيل المحددة |
|
المرافق النووية والبحثية |
التحكم في التعامل مع الغازات الخاصة والعالية القيمة |
غرفة ضغط مختومة وهيكل فصل الحجاب الحاجز |
|
مؤسسات البحث العلمي |
ضغط الغاز للأنظمة التجريبية والفنية |
مناسبة للمشاريع التي تتطلب معلمات تشغيل مخصصة |
|
مشاريع تعبئة اسطوانات الغاز |
الضغط قبل التخزين أو التعبئة |
يمكن تهيئتها وفقًا لظروف الضغط والتدفق المطلوبة |
|
المقاولون الهندسيون ومشتري EPC |
اختيار الضاغط لمشاريع الغاز الصناعي |
يمكن أن يعتمد التكوين الفني على بيانات تشغيل المشروع |

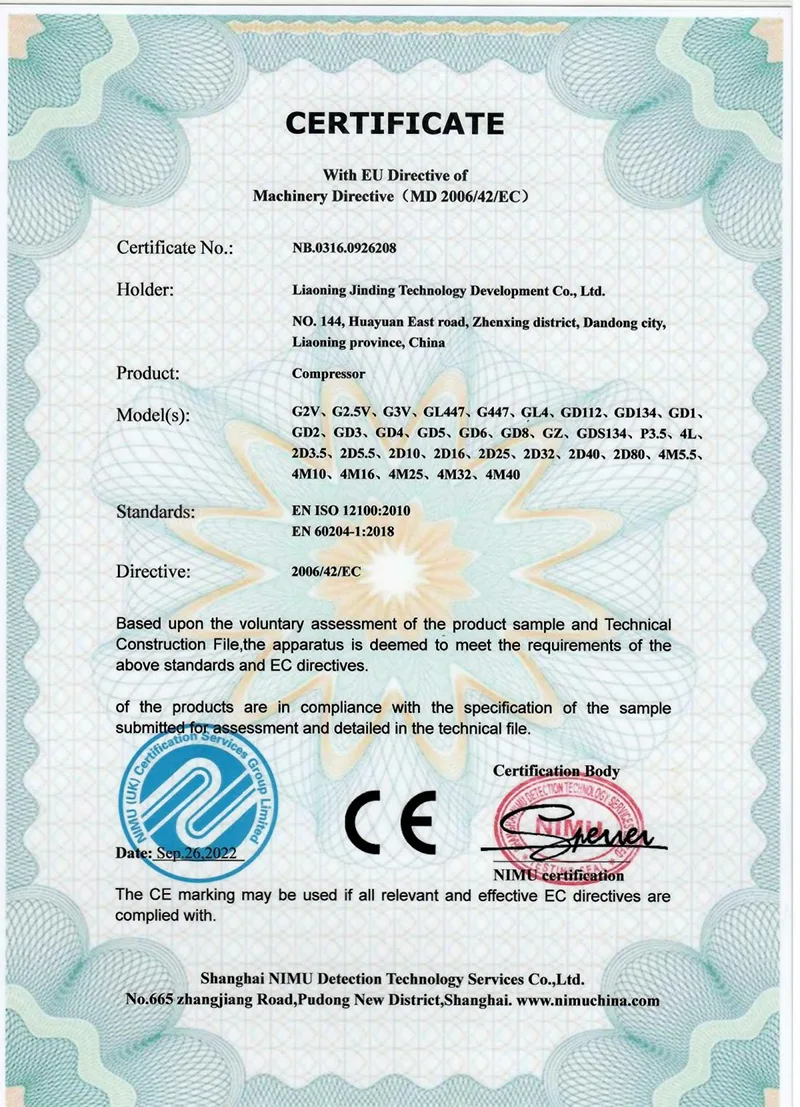

يتم تزويد ضاغط الحجاب الحاجز GD4 باعتبارات امتثال المنتج المعمول بها في الأسواق الدولية. تعد شهادة CE جزءًا من نظام المؤهلات وإصدار الشهادات الخاص بشركة Jinding للمنتجات والمشروعات التي تتطلب وثائق الوصول إلى الأسواق ذات الصلة.

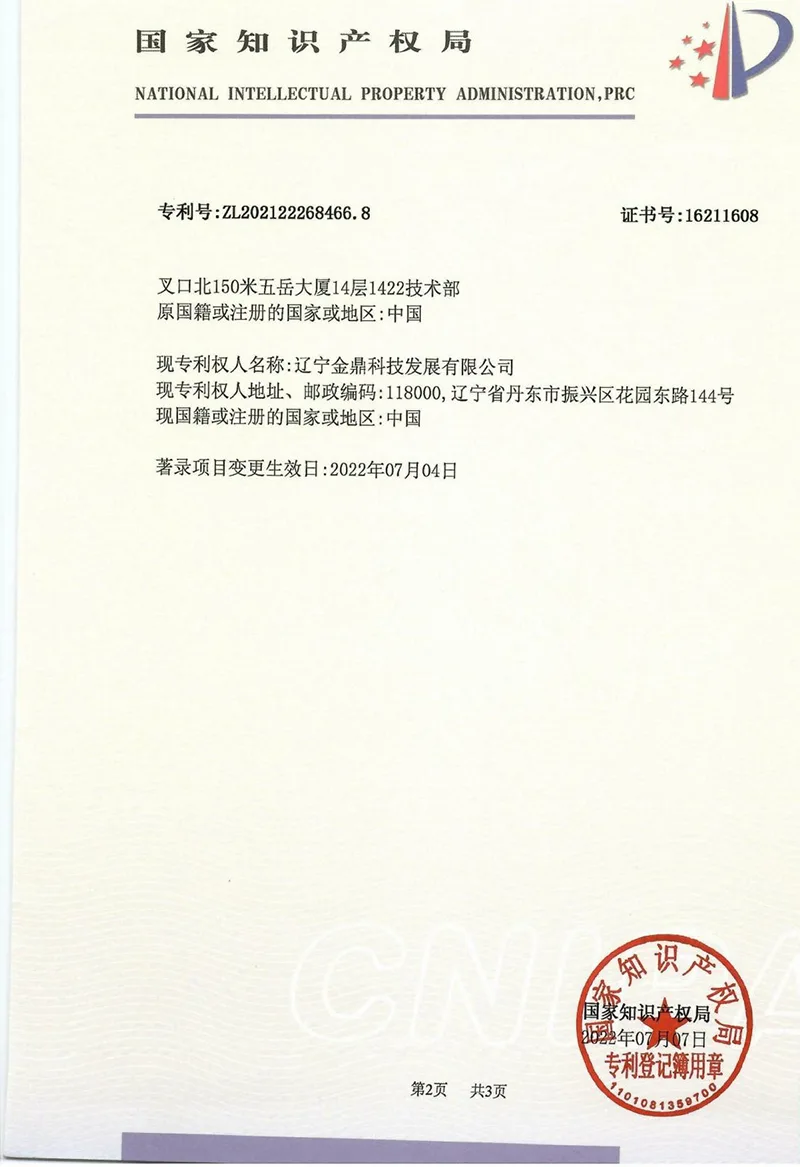

قامت شركة Jinding بتطوير تقنيات الضاغط والمعدات المدعومة بإنجازات تقنية حاصلة على براءة اختراع. يساهم التطوير المستمر للمنتج والخبرة الهندسية في تصميم وتصنيع معدات ضغط الحجاب الحاجز لتطبيقات الغاز الصناعية المختلفة.
يتكامل التطوير الفني مع تصنيع المعدات ومتطلبات المشروع، مما يسمح بتطوير تكوينات الضاغط وفقًا لظروف التشغيل الفعلية بدلاً من الاعتماد فقط على المواصفات القياسية.

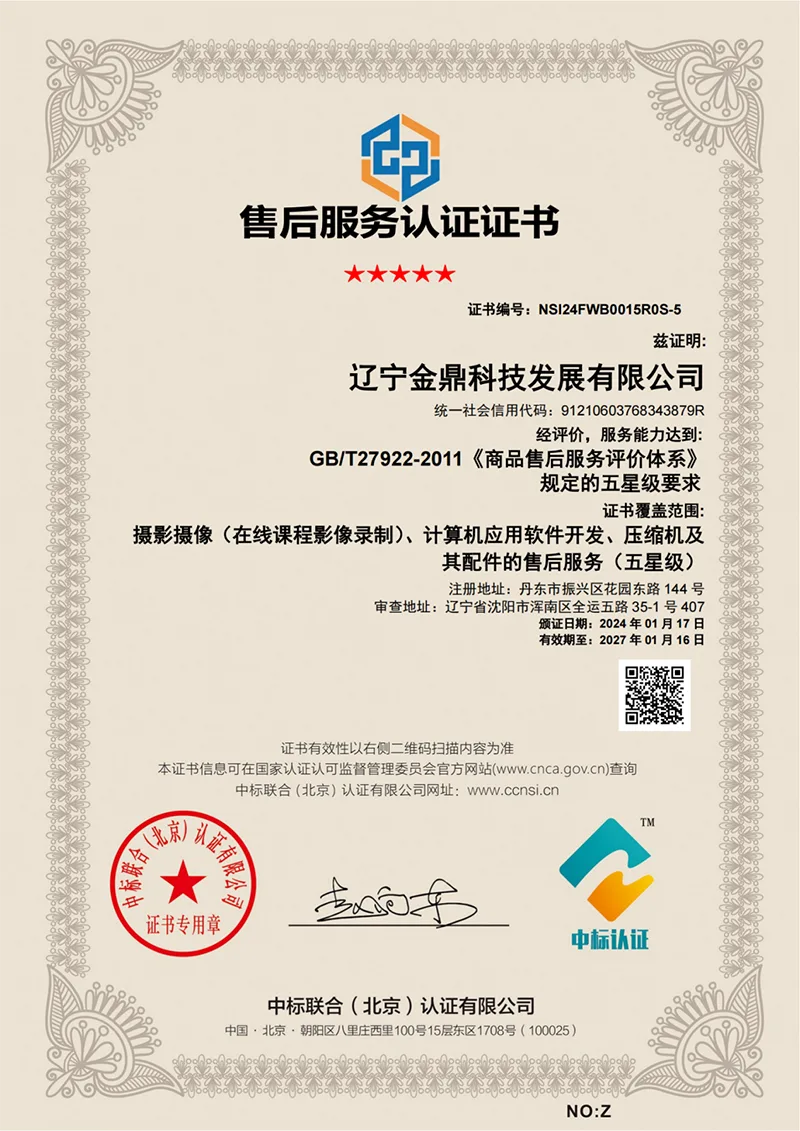

حصلت Jinding على شهادة خدمة ما بعد البيع من فئة الخمس نجوم، مما يعكس نظام الخدمة الراسخ لعملاء المعدات الصناعية.
يمكن أن يشمل الدعم الفني اختيار المعدات، والاستشارات الهندسية، وإرشادات التركيب والتشغيل، والتدريب على التشغيل والصيانة، والدعم عن بعد، والخدمة الفنية في الموقع، والفحص والصيانة والإصلاح ودعم قطع الغيار وفقًا لمتطلبات المشروع والخدمة.
بالنسبة للمشترين الصناعيين، لا يتعلق شراء الضاغط بالمعدات نفسها فقط. يمكن أن يؤثر الدعم الفني أثناء التثبيت والتشغيل أيضًا على أداء المشروع على المدى الطويل. توفر Jinding دعم الخدمة طوال دورة حياة المعدات وفقًا لشروط المنتج والعقد المعمول بها.
يمكن تكوين سلسلة GD4 للغازات عالية النقاء والغازات الخاملة والغازات القابلة للاشتعال والانفجار والغازات السامة والغازات الخاصة الأخرى. تعتمد ملاءمة تكوين معين للضاغط على خصائص الوسط المضغوط وظروف التشغيل.
لا يحدث أي اتصال مباشر بين غاز المعالجة ونظام الزيت الهيدروليكي داخل غرفة الضغط. يفصل الحجاب الحاجز الوسط المضغوط عن الجانب الزيتي للضاغط.
يجب على العملاء توفير الوسط المضغوط وضغط السحب ودرجة حرارة السحب وضغط التفريغ المطلوب ومعدل التدفق الحجمي المطلوب. بالنسبة للغازات الخاصة، ينبغي أيضًا توفير معلومات حول تكوين الغاز والخصائص الفيزيائية والكيميائية ذات الصلة.
يقوم المحرك بتشغيل نظام العمود المرفقي والمكبس، مما يولد ضغطًا هيدروليكيًا داخل أسطوانة الزيت. يقوم الضغط الهيدروليكي بتحريك الحجاب الحاجز ذهابًا وإيابًا، مما يكمل دورات سحب الغاز والضغط والتفريغ المتكررة من خلال صمامات الشفط والعادم.
طريقة التبريد القياسية المحددة لهذا التكوين هي تعميم تبريد المياه. يجب تأكيد ترتيب التبريد النهائي وفقًا للضاغط المحدد ومتطلبات المشروع.
جهد العمل المحدد هو 380 فولت. يمكن تأكيد المتطلبات الكهربائية أثناء الاختيار الفني للمشاريع ذات ظروف التثبيت المختلفة.
يمكن تكوين سلسلة GD4 للغازات القابلة للاشتعال والانفجار والسامة وغيرها من الغازات الخاصة. ومع ذلك، يجب توفير الوسط المضغوط وخصائصه قبل اختيار المعدات بحيث يمكن تقييم تكوين الضاغط للتطبيق المقصود.
