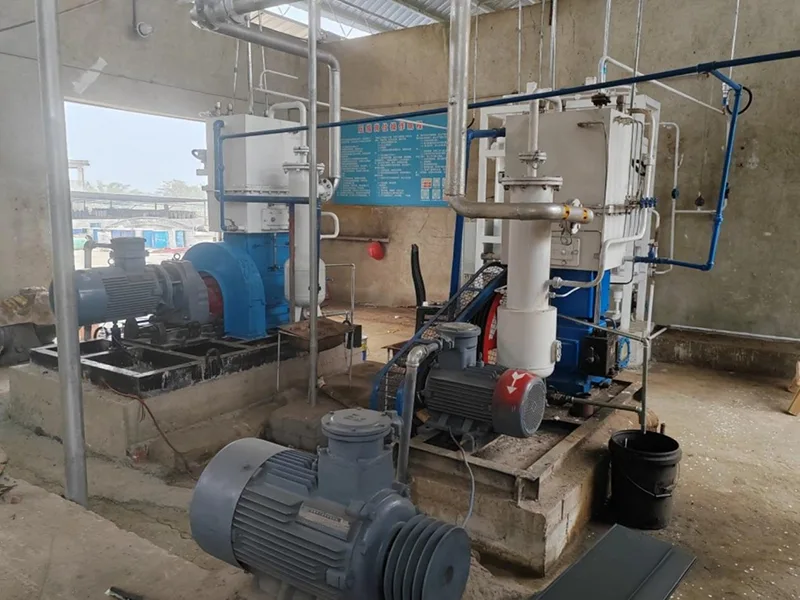

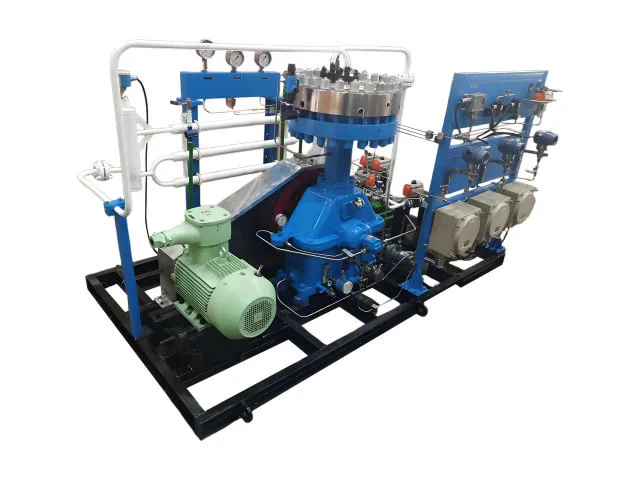

يتطلب ضغط الغاز في تطبيقات الغاز الخاصة أكثر من نسبة ضغط مناسبة. يجب أن تظل غرفة الضغط نظيفة، ويجب أن يكون مسار الغاز مغلقًا بشكل صحيح، ويجب أن يحافظ النظام الهيدروليكي على الظروف المطلوبة لحركة الحجاب الحاجز. يستخدم ضاغط الحجاب الحاجز GZ2 تكوينًا على شكل حرف Z من المستوى 1 حيث يقوم المحرك بتشغيل العمود المرفقي وقضيب التوصيل، ويعمل المكبس على الزيت الهيدروليكي، ويقوم الزيت الهيدروليكي بتحريك الحجاب الحاجز من خلال حركته الترددية. تتحكم صمامات السحب والعادم في تدفق الغاز خلال كل دورة ضغط، بينما يحافظ نظام تعويض الزيت على حجم الزيت المطلوب في الأسطوانة.
ينقل المحرك الطاقة إلى العمود المرفقي من خلال بكرة. يقوم العمود المرفقي وقضيب التوصيل بتحويل الحركة الدورانية إلى حركة ترددية للمكبس الموجود في أسطوانة الزيت.
تغير حركة المكبس ضغط الزيت الهيدروليكي خلف الحجاب الحاجز. يتبع الحجاب الحاجز تغير الضغط ويتحرك ذهابًا وإيابًا داخل رأس الأسطوانة. أثناء شوط الشفط، تتوسع غرفة الغاز وتسحب الوسط من خلال صمام السحب. أثناء شوط الانضغاط، يقل حجم الحجرة ويتم ضغط الغاز قبل خروجه من خلال صمام العادم.
يبقى الغاز نفسه على الجانب الآخر من الحجاب الحاجز للزيت الهيدروليكي. يسمح هذا الترتيب للمحرك الميكانيكي ونظام التشحيم بالعمل دون وضع زيت التشحيم مباشرة في مسار الغاز المضغوط.
يمكن فقدان كمية صغيرة من الزيت الهيدروليكي أثناء حركة المكبس العادية من خلال الخلوص حول حلقة المكبس وجدار الأسطوانة وأخدود الحلقة. إذا لم يتم تعويض هذه الخسارة، فإن الظروف الهيدروليكية المطلوبة لحركة الحجاب الحاجز بشكل صحيح يمكن أن تتغير تدريجياً.
يستخدم ضاغط الحجاب الحاجز GZ2 مضخة زيت تعويضية لتجديد الزيت أثناء عملية شفط الحجاب الحاجز. توفر المضخة زيتًا أكثر بقليل من كمية التسرب المتوقعة. يتم إرجاع الزيت الزائد إلى علبة المرافق من خلال صمام تنظيم الضغط، الذي يتحكم في ضغط الزيت في نهاية شوط الضغط.
يساعد ترتيب تعويض الزيت هذا في الحفاظ على حجم الزيت الهيدروليكي والضغط المطلوب لتشغيل الغشاء بشكل مستقر أثناء الخدمة المستمرة للضاغط.
يقوم الحجاب الحاجز بفصل الاسطوانة تماما عن اسطوانة الزيت. وبالتالي فإن الوسط المضغوط لا يتصل مباشرة بزيت التشحيم، مما يقلل من خطر تلوث الزيت في تيار الغاز.
تتكون غرفة الضغط من سطح رأس الأسطوانة والحجاب الحاجز كتجويف مغلق. جنبًا إلى جنب مع ترتيب صمام السحب والعادم، يوفر ذلك مسارًا للغاز يمكن التحكم فيه وأداء إغلاق جيد.
وهذه الخصائص مفيدة بشكل خاص للغازات التي يجب التحكم بعناية في نقاوتها أو احتوائها أو توافقها، بما في ذلك الغازات عالية النقاء والنادرة والقيمة والمسببة للتآكل والسامة والقابلة للاشتعال والمتفجرة.
|
البند الفني |
مواصفات GZ2 |
|
نوع المنتج |
ضاغط الحجاب الحاجز |
|
الشكل الهيكلي |
على شكل حرف Z |
|
مستوى الضغط |
المستوى 1 |
|
طريقة التبريد |
تعميم تبريد المياه |
|
جهد العمل |
380 فولت |
|
طريقة الضغط |
الترددية ضغط الحجاب الحاجز |
|
الوسائط المضغوطة |
الغاز عالي النقاء، الغاز الخامل، الغاز القابل للاشتعال والانفجار، الغاز السام، الغاز الخاص |
|
قياس الضغط |
ضغط السحب وضغط العادم |
|
فصل الغاز والنفط |
فصل الحجاب الحاجز |
|
غرفة الغاز |
تجويف ضغط مغلق |
|
النظام الهيدروليكي |
أسطوانة زيت مع مضخة زيت تعويضية |
|
التحكم في ضغط الزيت |
صمام تنظيم الضغط |
|
التحكم في صمام الغاز |
صمامات السحب والعادم |
يناسب ضاغط الحجاب الحاجز GZ2 أنظمة الغاز حيث يجب أن تحافظ عملية الضغط على مسار غاز نظيف واحتواء متحكم فيه. يفصل الحجاب الحاجز الوسط المضغوط عن الزيت الهيدروليكي، مما يجعل الضاغط مناسبًا للتطبيقات التي تتضمن غازات عالية النقاء والغازات المتخصصة بالإضافة إلى الوسائط الخطرة أو المسببة للتآكل.
تشمل مجالات الخدمة المشتركة إمدادات الغاز عالي النقاء، ومعالجة الغاز المتخصصة، ومعالجة الغاز النادر والقيم، وإنتاج المواد الكيميائية والبتروكيماويات، وأنظمة الغاز المعملية، ومعدات اختبار الغاز، وعمليات الغاز عالي الضغط. بالنسبة للغازات القابلة للاشتعال أو المتفجرة أو السامة أو المسببة للتآكل، يجب تأكيد التكوين النهائي وفقًا لتركيبة الغاز الفعلية وظروف التشغيل.
عند طلب ضاغط الحجاب الحاجز GZ2 من Jinding، يرجى تقديم معلومات التشغيل التالية:
ضغط السحب ودرجة حرارة السحب
ضغط العادم المطلوب
معدل التدفق الحجمي المطلوب
وسط مضغوط
متطلبات التشغيل والتركيب
تكوين الغاز والخصائص الفيزيائية والكيميائية للوسائط الخاصة
بالنسبة للغازات ذات الخصائص المسببة للتآكل أو السامة أو القابلة للاشتعال أو الانفجار أو غيرها من الخصائص غير العادية، تعد المعلومات الكاملة عن الوسيط مهمة لتقييم توافق المواد والتكوين المناسب للضاغط.
يشكل الحجاب الحاجز حاجزًا كاملاً بين غرفة الغاز وأسطوانة الزيت. يبقى الغاز في غرفة الضغط ولا يتصل مباشرة بالزيت الهيدروليكي وزيت التشحيم.
يمكن فقدان كمية صغيرة من الزيت من أسطوانة الزيت أثناء التشغيل العادي للمكبس. تقوم مضخة الزيت التعويضية بتعويض هذه الخسارة وتوفر زيتًا أكثر قليلاً من التسرب المتوقع. يتم إرجاع الزيت الزائد من خلال صمام تنظيم الضغط.
نعم. يقوم الحجاب الحاجز بفصل الغاز المضغوط عن نظام التشحيم، مما يساعد على منع دخول زيت التشحيم إلى مسار الغاز. وهذا يجعل GZ2 مناسبًا للعديد من تطبيقات الغاز عالية النقاء والمتخصصة.
تشمل الوسائط المحددة الغازات عالية النقاء والغازات الخاملة والغازات القابلة للاشتعال والانفجار والغازات السامة والغازات الخاصة الأخرى. ويمكن أيضًا أخذ الغازات النادرة والقيمة والمسببة للتآكل وعالية الضغط في الاعتبار بعد التحقق من خصائصها المحددة.
نعم. يستخدم GZ2 تكوينًا أحادي المرحلة من المستوى الأول مع ترتيب هيكلي على شكل Z.
يحتاج Jinding إلى ضغط المدخل ودرجة الحرارة، وضغط العادم، ومعدل التدفق المطلوب، وتكوين الغاز ومتطلبات التشغيل. بالنسبة للغازات الخاصة، يجب أيضًا توفير بيانات الخصائص الفيزيائية والكيميائية حتى يمكن تقييم تكوين الضاغط بشكل صحيح.
