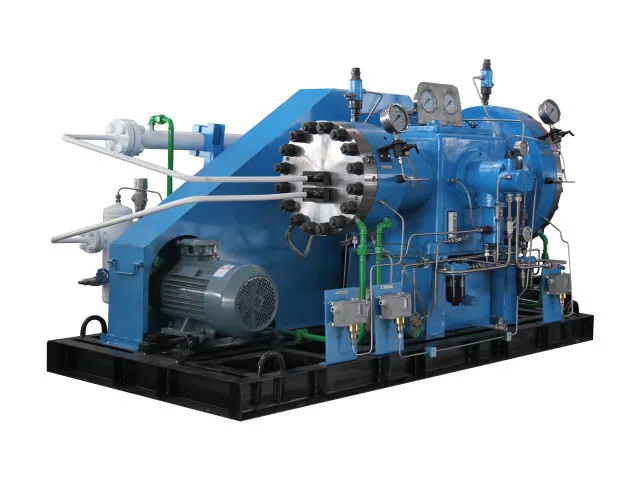

تم تصميم ضاغط الحجاب الحاجز Jinding GD2 لتطبيقات ضغط الغاز حيث تؤثر خصائص الغاز ومتطلبات النقاء وضغط التفريغ ومعدل التدفق على اختيار المعدات. بالنسبة للغازات المتخصصة والغازات الصناعية، يجب أخذ عوامل مثل التحكم في التسرب والقابلية للاشتعال والسمية وتوافق المواد في الاعتبار عند تحديد تكوين الضاغط المناسب.
تستخدم سلسلة GD2 حاجزًا معدنيًا مرنًا لفصل غاز المعالجة عن نظام التشغيل الهيدروليكي. ومع تحرك الحجاب الحاجز، يتغير حجم غرفة الضغط، مما يؤدي إلى سحب الغاز وضغطه قبل التفريغ. يمنع هذا التصميم الاتصال المباشر بين غاز المعالجة وزيت التشحيم، مما يجعل الضاغط مناسبًا للتطبيقات التي تتطلب التحكم في نقاء الغاز والاحتواء الفعال.
|
نموذج |
وسط مضغوط |
معدل التدفق الحجمي |
ضغط الشفط |
ضغط العادم |
سرعة |
الأبعاد الشاملة |
وزن |
محرك كهربائي |
|
|
الطاقة (كيلوواط) |
الجهد (الخامس) |
||||||||
|
GD2-20/12 |
الغازات عالية النقاء والغازات الخاملة والغازات القابلة للاشتعال والانفجار والغازات السامة وغيرها من الغازات الخاصة |
20 |
1 أجهزة الصراف الآلي |
1.2 |
400 ~ 430 |
2100×1000×1200 |
2.0 |
7.5 |
≈380 |
|
GD2-72/5～30 |
72 |
0.5 |
3 |
15 |
|||||
|
GD2-20/12~160 |
20 |
1.2 |
15.7 |
7.5 |
|||||
|
GD2-10/160 |
10 |
1 أجهزة الصراف الآلي |
15.7 |
7.5 |
|||||
|
GD2-10/150 |
10 |
1 أجهزة الصراف الآلي |
14.7 |
7.5 |
|||||
|
GD2-10/150 |
10 |
1 أجهزة الصراف الآلي |
14.7 |
7.5 |
|||||
|
GD2-20/5~150 |
20 |
0.5 |
14.7 |
15 |
|||||
|
GD2-25/1.5~150 |
25 |
0.15 |
14.7 |
15 |
|||||
|
GD2-25/6~160 |
25 |
0.6 |
15.7 |
15 |
|||||
|
GD2-25/5~160 |
25 |
0.5 |
15.7 |
15 |
|||||
|
GD2-25/4~160 |
25 |
0.4 |
15.7 |
18.5 |
|||||
|
GD2-35/12~150 |
35 |
1.2 |
14.7 |
15 |
|||||
|
GD2-40/5~150 |
40 |
0.5 |
14.7 |
18.5 |
|||||
|
GD2-20/12~160 |
20 |
1.2 |
15.7 |
7.5 |
|||||
الميزة الأكثر أهمية لضاغط الحجاب الحاجز هي الفصل بين غاز المعالجة ونظام التشحيم. في الضاغط الغشائي GD2، يقوم الحاجز بعزل غرفة ضغط الغاز عن قسم المحرك الهيدروليكي، لذلك لا يتصل غاز المعالجة مباشرة بزيت التشحيم أثناء الضغط.
تم تصميم GD2 للتطبيقات التي تتطلب تعزيز الضغط وضغط الغاز عالي الضغط. اعتمادًا على النموذج والتطبيق المحدد، يمكن أن تصل التكوينات التمثيلية إلى ضغوط تفريغ تصل إلى 15.7 ميجا باسكال.
يعد تسرب الغاز أحد الاعتبارات المهمة عند التعامل مع الغازات السامة أو القابلة للاشتعال أو المتفجرة أو القيمة. يقوم الحجاب الحاجز بإنشاء فصل محكم بين غاز المعالجة ونظام التشغيل، مما يوفر بنية ضغط مناسبة للتطبيقات التي يكون فيها احتواء الغاز والتحكم في التسرب أمرًا مهمًا.
يمكن تكوين ضاغط الحجاب الحاجز الخاص بنا لمجموعة واسعة من الغازات الصناعية والمتخصصة. يمكن تقييم اختيار المواد وتكوين الضاغط وفقًا لخصائص الغاز، بما في ذلك النقاء والسمية والقابلية للاشتعال والانفجار والتوافق الكيميائي.
تتطلب المشاريع الصناعية المختلفة مجموعات مختلفة من الضغط والقدرة. يشتمل GD2 على تكوينات تتراوح من 10 إلى 72 نيوتن متر مكعب تقريبًا في الساعة، مما يسمح لـ Jinding بمطابقة الضاغط بشكل أوثق مع واجب ضغط الغاز الفعلي بدلاً من استخدام نظام كبير الحجم بلا داع.
تم تصميم ضاغط الحجاب الحاجز GD2 لتطبيقات الغاز الصناعية التي تتطلب ضغطًا متحكمًا واحتواء غاز موثوقًا وفصلًا بين غاز المعالجة ونظام التشغيل الهيدروليكي.
تشمل التطبيقات النموذجية إنتاج الغاز الصناعي وتوزيعه، وتعبئة الغاز وشحن الأسطوانات، ومعالجة الغاز المتخصصة، والعمليات الكيميائية أو البتروكيماوية حيث يكون أداء نقاء الغاز وختمه أمرًا مهمًا.
كما أنها مناسبة لمرافق الأبحاث والمختبرات وتكامل المعدات التي تتطلب ضغط الغاز ضمن معايير ضغط وتدفق وتشغيل محددة.
بالنسبة للتطبيقات التي تشتمل على غازات قابلة للاشتعال أو المتفجرة أو السامة، ينبغي توفير تركيبة الغاز وضغط التفريغ المطلوب ومعدل التدفق وظروف التشغيل أثناء الاستشارة الفنية. تساعد هذه التفاصيل شركة Jinding في تقييم المواد المناسبة وترتيبات الختم وتكوين الضاغط.
تأسست شركة Jinding Technology في عام 1995، وهي متخصصة في الضواغط الصناعية ومعدات الغاز. قاعدة التصنيع الخاصة بها في داندونغ، الصين، تدمج التصنيع واللحام والتجميع والاختبار والدعم الفني.
تم تجهيز المنشأة بأكثر من 100 مجموعة من معدات التصنيع والاختبار، مما يدعم تصنيع المكونات والمعالجة الدقيقة وتجميع الضاغط.
بالنسبة لمشاريع الضاغط الغشائي، يأخذ التقييم الهندسي في الاعتبار وسط الغاز ومتطلبات الضغط ومعدل التدفق وظروف التشغيل لتحديد التكوين المناسب للمعدات قبل الإنتاج.
تغطي أنظمة إدارة Jinding الجودة وحماية البيئة والصحة والسلامة المهنية وأمن المعلومات. حصلت الشركة على شهادات ISO 9001 وISO 14001 وISO 45001 وISO 27001، بالإضافة إلى شهادة CE.
بالنسبة للضواغط الغشائية، تعتمد موثوقية المعدات على أكثر من مجرد الفحص النهائي. يعد توافق المواد ودقة التصنيع وتجميع الحجاب الحاجز وأداء الختم والاختبار المناسب كلها اعتبارات مهمة في تصنيع المعدات لمهام ضغط الغاز المحددة.
يمكن تهيئتها للغازات عالية النقاء والغازات الخاملة والغازات القابلة للاشتعال والمتفجرة والغازات السامة والغازات المتخصصة الأخرى. يجب تحديد التكوين النهائي وفقًا لتركيبة الغاز الفعلية ومتطلبات التشغيل.
يمكن لنماذج GD2 التمثيلية توفير ضغوط تفريغ تصل إلى 15.7 ميجا باسكال. يعتمد ضغط التفريغ المتوفر على الطراز المحدد وضغط المدخل ووسط الغاز ومعدل التدفق المطلوب.
توفر نماذج GD2 المدرجة معدلات تدفق حجمية اسمية تتراوح من 10 إلى 72 نيوتن متر مكعب/ساعة. إذا كان مشروعك يتطلب معدل تدفق مختلف، فيمكن لشركة Jinding تقييم ظروف التشغيل والتوصية بتكوين الضاغط المناسب.
لا يحدث أي اتصال مباشر بين غاز المعالجة وزيت التشحيم في غرفة الضغط. يقوم الحجاب الحاجز بفصل غاز المعالجة عن المحرك الهيدروليكي ونظام التشحيم.
نعم. اعتمادًا على وسط الغاز وضغط التعبئة المطلوب، يمكن استخدام GD2 لتعزيز ضغط الغاز وتطبيقات النقل وملء الأسطوانات. ينبغي توفير ضغط المدخل وضغط المخرج ومعدل التدفق المطلوب للاختيار الفني.
للحصول على توصية دقيقة، يرجى تقديم الغاز المضغوط، وتركيبة الغاز أو نقائه، وضغط الدخول، وضغط المخرج المطلوب، ومعدل التدفق المطلوب. يمكن أن تساعد المعلومات حول ساعات التشغيل وظروف التبريد وبيئة التثبيت والمتطلبات الكهربائية أيضًا في تحديد التكوين المناسب للضاغط.
