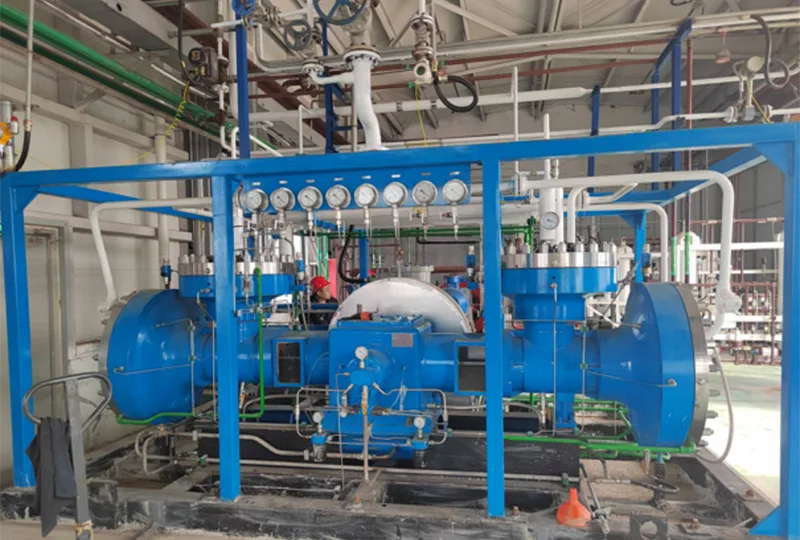

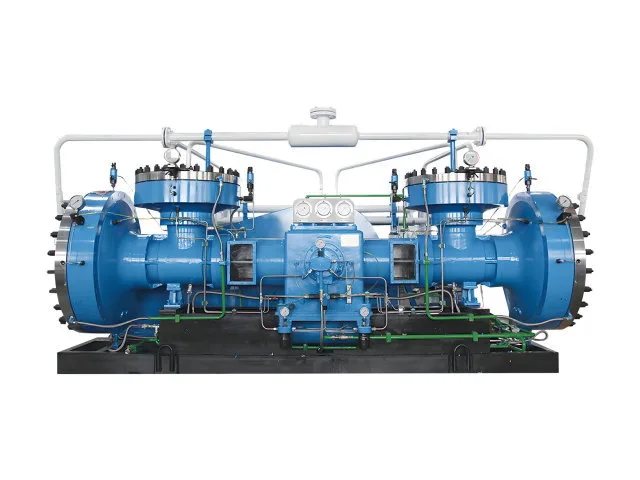

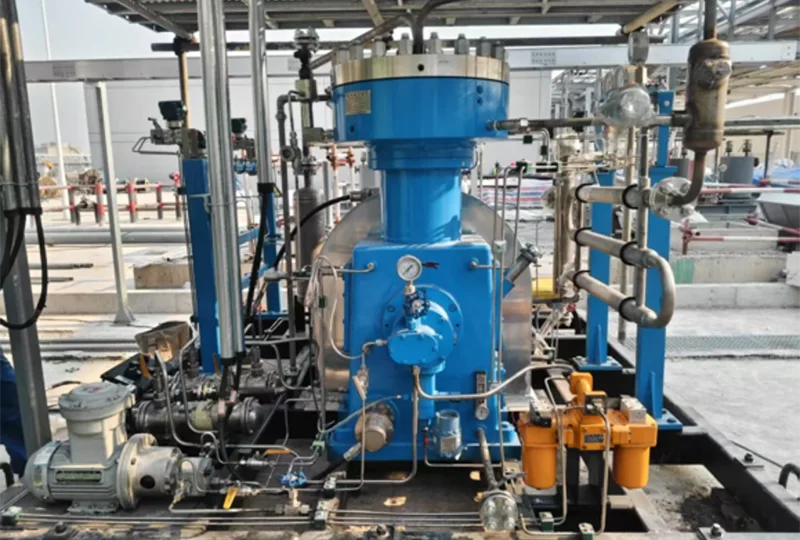

يستخدم ضاغط الحجاب الحاجز D حاجزًا لفصل الغاز المضغوط عن نظام التشغيل الهيدروليكي والتشحيم. لا يتلامس غاز المعالجة بشكل مباشر مع زيت التشحيم أثناء الضغط، مما يساعد على منع التلوث ودعم متطلبات نقاء الغاز بنسبة تصل إلى 99.999% في ظل ظروف التشغيل المناسبة. إن قدرتها على الغلق والضغط العالي الموثوق بها تجعل السلسلة D مناسبة للغازات التي يصعب التعامل معها باستخدام الضواغط المشحمة التقليدية.
أثناء شوط الشفط، يتحرك الحجاب الحاجز للخارج ويزيد من حجم غرفة الغاز، مما يسمح للغاز بالدخول عبر صمام المدخل. ومع تحرك الحجاب الحاجز نحو الداخل، يقل حجم الحجرة وينضغط الغاز. عندما يصل الغاز إلى ضغط التفريغ المطلوب، يفتح صمام المخرج ويتم تفريغ الغاز المضغوط.
نظرًا لأن الحجاب الحاجز يفصل غرفة الغاز عن قسم المحرك الهيدروليكي، فإن الغاز المضغوط يظل معزولًا عن زيت التشحيم طوال عملية الضغط.
|
نموذج |
ضغط المدخل ميجا باسكال (ز) |
مَنفَذ ضغط ميجا باسكال (ز) |
الاسمي الحجمي معدل التدفق (Nm3/ساعة) |
قوة (كيلوواط) |
سرعة (ص / دقيقة) |
البعد الطول * العرض * الارتفاع (مم) |
|
جي دي-1000/15-220 |
1.5 |
22 |
1000 |
185 |
420 |
6800*3900*2300 |
|
جي دي-670/12-220 |
1.2 |
22 |
670 |
160 |
420 |
6800*3900*2300 |
|
جي دي-400/3-220 |
0.3 |
22 |
400 |
185 |
420 |
6500*4200*2500 |
|
جي دي-2710/9.6-16 |
0.4 |
13.5 |
2710 |
132 |
420 |
5000*3700*2500 |
|
جي دي-649/5.5-28 |
0.55 |
2.8 |
649 |
75 |
420 |
4500*3000*2000 |
|
جي دي-350/0.5-3 |
0.2 |
4.5 |
200 |
55 |
420 |
4500*3000*1800 |
|
جي دي-180/15 |
الغلاف الجوي ضغط |
1.5 |
180 |
45 |
420 |
5000*3450*2500 |
|
جي دي-667/1.25-6 |
0.125 |
0.6 |
667 |
75 |
420 |
4200*3400*2500 |
|
جي دي-120/0.35-10 |
0.035 |
1.0 |
120 |
37 |
420 |
5070*3210*2500 |
|
جي دي-313/1-20 |
0.1 |
2.0 |
313 |
75 |
423 |
6800*3200*3700 |
|
جي دي-150/1.5-19 |
0.15 |
1.9 |
150 |
37 |
420 |
3040*2700*1540 |
|
جي دي-43/0.5-18.5 |
0.05 |
1.85 |
43 |
18.5 |
420 |
3100*2500*2200 |
|
جي دي-75/4 |
الغلاف الجوي ضغط |
0.4 |
75 |
18.5 |
415 |
3040*2700*1470 |
|
جي دي-30/160 |
الغلاف الجوي ضغط |
16 |
30 |
22 |
410 |
2800*1400*1400 |
|
جي دي-50/9-150 |
0.9 |
15 |
50 |
15 |
400 |
2500*1300*1300 |
|
جي دي-10/20 |
الغلاف الجوي ضغط |
2.0 |
10 |
7.5 |
410 |
2800*1800*1600 |
|
جي دي-50/4-60 |
0.4 |
6.0 |
50 |
18.5 |
410 |
2900*1800*1600 |
|
جي دي-25/30-210 |
3.0 |
21 |
25 |
11 |
500 |
2000*1280*1500 |
|
جي دي-20/5-150 |
0.5 |
15 |
20 |
11 |
500 |
1600*900*1400 |
تُستخدم ضواغط الحجاب الحاجز D في الغاز الصناعي، والطاقة الهيدروجينية، والبتروكيماويات، والمواد الكيميائية الدقيقة، والإلكترونيات، وإنتاج الأغذية والأدوية، والفضاء، والتطبيقات المتعلقة بالطاقة النووية والبحث العلمي.
يتم اختيارها بشكل شائع لضغط الغاز ونقل الغاز وواجبات تعبئة الغاز حيث يكون الضغط الخالي من الزيت ونقاء الغاز والختم الموثوق به أمرًا مهمًا.
تختلف متطلبات ضغط الغاز الصناعي بشكل كبير من مشروع إلى آخر. قد يتطلب نفس معدل التدفق تكوينًا مختلفًا للضاغط عندما يتغير وسط الغاز أو نسبة الضغط أو متطلبات النقاء.
يمكن لـ Jinding تحديد وتصميم ضاغط الحجاب الحاجز D المناسب بناءً على التطبيق الخاص بك. عند إرسال استفسار، يرجى تقديم وسط الغاز، وضغط المدخل، وضغط المخرج المطلوب ومعدل التدفق. المعلومات حول تكوين الغاز والنقاء وساعات التشغيل وظروف التبريد والمتطلبات الكهربائية ستساعد أيضًا مهندسينا في التوصية بالتكوين المناسب.
منذ عام 1995، ركزت Jinding على البحث، التصميم والتصنيع للضواغط الصناعية ومعدات الغاز. تدمج قاعدة الإنتاج الخاصة بنا في Dandong التصنيع والتجميع واللحام والاختبار والخدمات الفنية، مما يدعم تصنيع وتوريد ضواغط الغشاء للتطبيقات الصناعية.
توفر Jinding الدعم الفني طوال عملية المشروع، بدءًا من اختيار الضاغط والاستشارة الهندسية وحتى توريد المعدات والتشغيل والصيانة ودعم قطع الغيار.
هل تبحث عن مورد ضاغط غشائي D لتطبيق الغاز عالي النقاء أو الغاز المتخصص؟
أرسل لنا وسيلة الغاز الخاصة بك، وضغط المدخل، وضغط المخرج، ومعدل التدفق المطلوب. يمكن لفريق Jinding الفني تقييم ظروف التشغيل الخاصة بك والتوصية بتكوين الضاغط المناسب لمشروعك.
