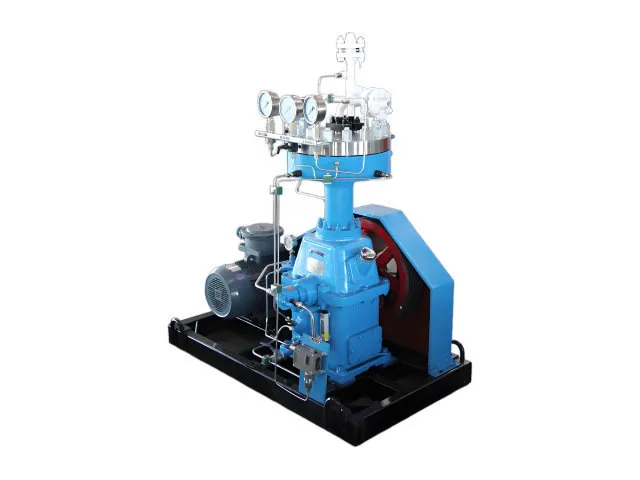

يفصل الحجاب الحاجز غرفة الضغط عن النظام الهيدروليكي ونظام التشحيم داخل ضاغط الحجاب الحاجز GZ1. يتم ضغط الغاز عن طريق حركة الحجاب الحاجز وليس عن طريق مكبس يعمل مباشرة في غرفة الغاز، مما يحافظ على خروج الزيت من مسار الغاز. باعتباره ضاغطًا أحادي المرحلة، يتوفر GZ1 في تكوينات تتراوح من خدمة الضغط العالي ذات التدفق المنخفض إلى تطبيقات التدفق العالي بنسب ضغط معتدلة. يعتمد الاختيار على المزيج الفعلي لتدفق الغاز وضغط الشفط وضغط العادم ودرجة الحرارة وخصائص الغاز.
|
نموذج |
وسط مضغوط |
معدل التدفق الحجمي |
ضغط الشفط |
ضغط العادم |
سرعة |
الأبعاد الشاملة |
وزن |
محرك كهربائي |
|
|
الطاقة (كيلوواط) |
الجهد (الخامس) |
||||||||
|
GZ1-3/4 |
الغازات عالية النقاء والغازات الخاملة والغازات القابلة للاشتعال والانفجار والغازات السامة وغيرها من الغازات الخاصة |
3 |
1 أجهزة الصراف الآلي |
0.4 |
400 ~ 430 |
1500×1000×1500 |
0.8 |
1.5 |
≈380 |
|
GZ1-4/1~12 |
4 |
0.1 |
1.2 |
2.2 |
|||||
|
GZ1-5/13 |
5 |
1 أجهزة الصراف الآلي |
1.3 |
1.5 |
|||||
|
GZ1-10/5 |
10 |
1 أجهزة الصراف الآلي |
0.5 |
2.2 |
|||||
|
GZ1-10/2~13 |
10 |
0.2 |
1.3 |
3 |
|||||
|
GZ1-12/1~12 |
12 |
0.1 |
1.2 |
3 |
|||||
|
GZ1-40/7~16 |
40 |
0.7 |
1.6 |
5.5 |
|||||
|
GZ1-40/8～15 |
40 |
0.8 |
1.5 |
5.5 |
|||||
|
GZ1-50/6~12 |
50 |
0.6 |
1.2 |
3 |
|||||
|
GZ1-60/10~13 |
60 |
1 |
1.3 |
5.5 |
|||||
|
GZ1-3/10~160 |
3 |
1 |
15.7 |
3 |
|||||
|
GZ1-5/13~200 |
5 |
1.3 |
19.6 |
1.5 |
|||||
|
GZ1-5/11~150 |
5 |
1.1 |
14.7 |
1.5 |
|||||
|
GZ1-6/13~160 |
6 |
1.3 |
15.7 |
2.2 |
|||||
|
GZ1-8/5~25 |
8 |
0.5 |
2.5 |
2.2 |
|||||
|
GZ1-10/4~50 |
10 |
0.4 |
5 |
3 |
|||||
|
GZ1-10/70～80 |
10 |
7 |
8 |
5.5 |
|||||
|
GZ1-10/30～220 |
10 |
3 |
21.6 |
4 |
|||||
|
GZ1-10/50～250 |
10 |
5 |
24.5 |
5.5 |
|||||
|
GZ1-20/10～500 |
20 |
1 |
49 |
3 |
|||||
|
GZ1-25/8~20 |
25 |
0.8 |
2 |
3 |
|||||
|
GZ1-30/20～55 |
30 |
2 |
5.5 |
5.5 |
|||||
|
GZ1-50/140～200 |
50 |
14 |
19.6 |
5.5 |
|||||
|
GZ1-60/18～30 |
60 |
1.8 |
3 |
5.5 |
|||||
|
GZ1-60/130～200 |
60 |
13 |
19.6 |
3 |
|||||
بالنسبة لأنظمة الغاز عالية النقاء، يمكن أن يكون الحفاظ على نظافة الغاز أكثر أهمية من مجرد الوصول إلى ضغط التفريغ المطلوب. يستخدم GZ1 حاجزًا لفصل غرفة الغاز عن الأقسام الهيدروليكية وأقسام التشحيم. وبالتالي يبقى الغاز المضغوط على جانب الغاز من الحجاب الحاجز بدلاً من المرور عبر غرفة ضغط مشحمة بالزيت.
يكون هذا التكوين مفيدًا عندما يؤثر ترحيل النفط على جودة الغاز أو المعدات النهائية أو العملية نفسها.
تتطلب بعض أنظمة الغاز زيادة كبيرة في الضغط دون الحاجة إلى إنتاجية كبيرة للغاز. تغطي تكوينات GZ1 هذا النوع من المهام، بما في ذلك نماذج مثل GZ1-3/10–160 وGZ1-5/13–200 وGZ1-20/10–500.
على سبيل المثال، تم تحديد GZ1-20/10–500 لـ 20 نيوتن متر مكعب في الساعة مع ضغط شفط 1 ميجا باسكال وضغط عادم 49 ميجا باسكال. لا يزال اختيار النموذج يعتمد على خصائص الغاز الفعلية وظروف التشغيل.
لا يقتصر نطاق GZ1 على شفط الضغط الجوي. تشمل النماذج المتوفرة ضغوط الدخول من ظروف الضغط المنخفض إلى مصادر الغاز المضغوطة بشكل كبير، بما في ذلك التكوينات عند 1.0، 1.3، 3.0، 5.0، 13.0 و14.0 ميجا باسكال.
وهذا يمنح المهندسين المزيد من الخيارات عند دمج الضاغط مع مصدر غاز أو وعاء تخزين أو خط معالجة موجود.
تتطلب الغازات عالية النقاء والغازات الخاملة والغازات القابلة للاشتعال والمتفجرة والغازات السامة والغازات الخاصة الأخرى إحكام الإغلاق والمواد وضوابط التشغيل المناسبة. يوفر مبدأ ضغط الحجاب الحاجز غرفة غاز مغلقة ويفصل الغاز عن نظام التشحيم.
بالنسبة للوسائط الخاصة، يجب مراجعة تكوين الغاز والخصائص الفيزيائية والكيميائية قبل تأكيد تكوين الضاغط. يعد توافق المواد وظروف التشغيل جزءًا من عملية الاختيار.
لا يمكن اختيار نموذج الضاغط بدقة من معدل التدفق وحده. قد يتطلب نظامان لهما نفس تدفق الغاز تكوينات مختلفة تمامًا للضاغط إذا كان ضغط الشفط أو ضغط التفريغ أو تكوين الغاز أو درجة حرارة التشغيل مختلفين.
يمكن لـ Jinding تقييم بيانات التشغيل الكاملة والتوصية بتكوين GZ1 المناسب بناءً على ظروف تدفق الغاز والضغط المطلوبة.

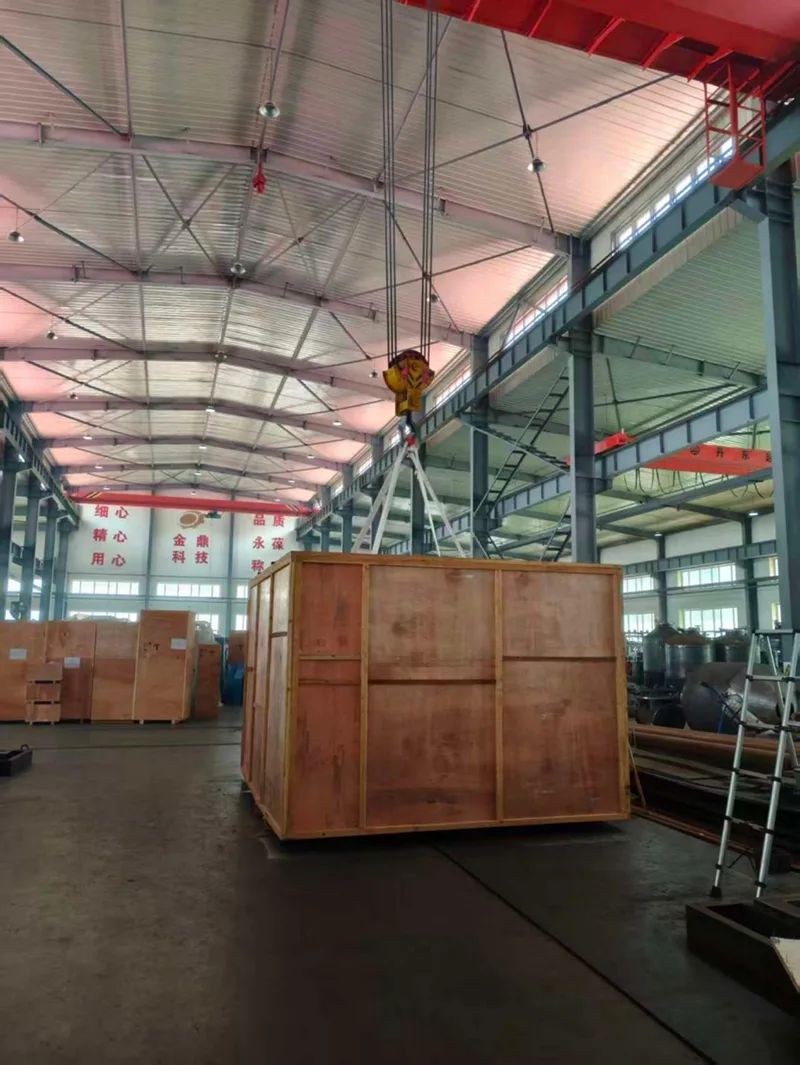

تتولى شركة Jinding إعداد وتسليم ضواغط الحجاب الحاجز وفقًا لتكوين المعدات ومتطلبات النقل. قبل الشحن، يتم تجهيز الضاغط للتحميل ويتم فحص ترتيب المعدات وفقًا لمتطلبات الشحن.

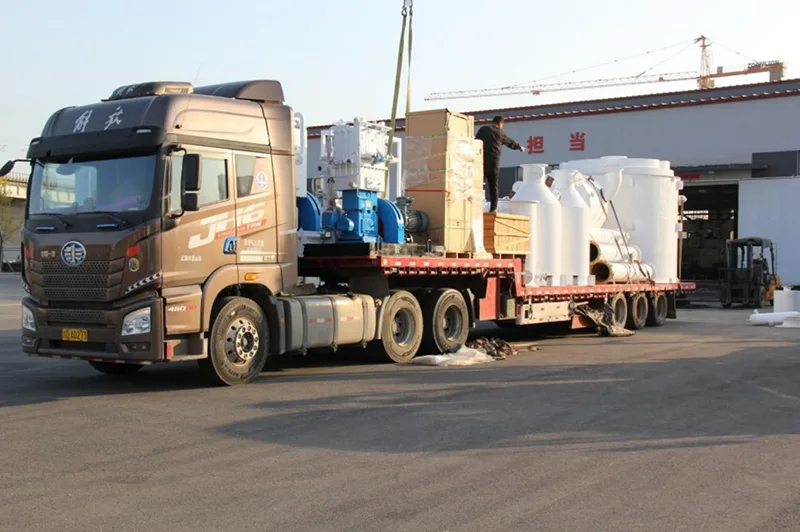

بالنسبة لوحدات الضاغط الصناعية الأكبر حجمًا، يتطلب التحميل والنقل ترتيبات رفع مناسبة ووضعًا آمنًا أثناء النقل. يمكن تنسيق عملية التسليم وفقًا لأبعاد المعدات والوجهة ومتطلبات العميل.
يمكن استخدام تكوينات GZ1 للغازات عالية النقاء والغازات الخاملة والغازات القابلة للاشتعال والانفجار والغازات السامة والغازات الخاصة الأخرى. ويجب مراجعة التركيبة الفعلية للغاز قبل اختيار المواد وتكوين الضاغط.
من بين النماذج الموردة، يصل ضغط العادم GZ1-20/10–500 إلى 49 ميجا باسكال. تغطي النماذج الأخرى نطاقات ضغط مختلفة، لذلك يجب اختيار النموذج المناسب وفقًا لظروف التدفق والمدخل المطلوبة.
يفصل الحجاب الحاجز غرفة الغاز عن الأقسام الهيدروليكية وقسم التشحيم، لذلك لا يتلامس الغاز المضغوط عادة بشكل مباشر مع زيت التشحيم. وهذا يجعل التكوين مناسبًا للعديد من تطبيقات الغاز عالية النقاء.
نعم، يمكن تكوين سلسلة GZ1 لتطبيقات مختارة من الغازات القابلة للاشتعال والانفجار والسامة. نظرًا لاختلاف خصائص الغاز بشكل كبير، يجب توفير تكوين الغاز وضغط التشغيل ودرجة الحرارة والبيانات الفيزيائية والكيميائية ذات الصلة قبل الاختيار.
ابدأ بمعدل التدفق المطلوب وضغط الشفط وضغط العادم. تعتبر تركيبة الغاز ودرجة حرارة الدخول ومتطلبات التشغيل مهمة أيضًا. يمكن لـ Jinding بعد ذلك مطابقة هذه الشروط مع تكوينات GZ1 المتاحة.
يرجى تقديم ضغط المدخل ودرجة الحرارة وضغط العادم المطلوب ومعدل التدفق الحجمي والوسط المضغوط ومتطلبات التشغيل. بالنسبة للغازات الخاصة، قم بتوفير تركيبة الغاز والخصائص الفيزيائية والكيميائية ذات الصلة بحيث يمكن تقييم تكوين الضاغط بشكل صحيح.
