يستخدم الضاغط الغشائي V ترتيبًا هيكليًا على شكل حرف V مدمجًا مع تقنية فصل الغاز الغشائي. أثناء التشغيل، يقوم الحجاب الحاجز بعزل الغاز المضغوط عن النظام الهيدروليكي المشحم، مما يسمح بحدوث ضغط الغاز داخل غرفة مغلقة دون الاتصال المباشر بزيت التشحيم. مع الضغط على مرحلتين ومجموعة نموذجية تغطي متطلبات الضغط والتدفق المختلفة، يمكن تطبيق السلسلة V على الغازات عالية النقاء والغازات الخاملة والغازات القابلة للاشتعال والانفجار والغازات السامة وغيرها من الغازات الصناعية الخاصة.

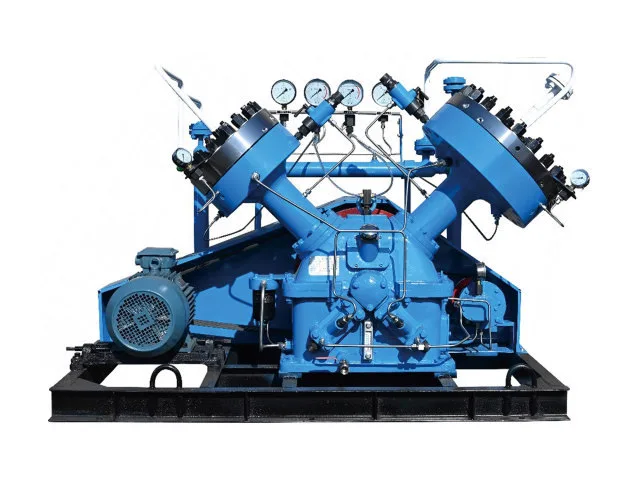

السمة المميزة لضاغط الحجاب الحاجز V هو ترتيبه الهيكلي على شكل حرف V.
يوفر هذا التكوين تخطيطًا ميكانيكيًا يمكن التعرف عليه لنظام الضاغط مع دعم ضغط الغاز على مرحلتين. اعتمادًا على النموذج المحدد، يمكن أن تخدم السلسلة V مشاريع تتراوح من متطلبات تدفق الغاز الصغيرة نسبيًا إلى التطبيقات التي تتطلب سعة حجمية أعلى بكثير.
بالنسبة للمشترين الذين يقارنون خيارات الضاغط الغشائي، توفر السلسلة V مزيجًا من الضغط الهيكلي ومجموعة واسعة من تكوينات الضغط والتدفق.
|
نموذج |
ضغط المدخل |
ضغط المخرج |
تدفق الحجم الاسمي |
قوة |
سرعة |
الأبعاد الشاملة |
|
جي في-40/13 |
الضغط الجوي |
1.3 |
40 |
15 |
400 |
2300X1500X1600 |
|
جي في-40/13-150 |
1.3 |
15 |
40 |
15 |
400 |
2300X1500X1600 |
|
جي في-950/69-80 |
6.9 |
8.0 |
950 |
18.5 |
400 |
2300X2000X1600 |
|
جي في-60/2-74 |
0.2 |
7.4 |
60 |
22 |
400 |
2300X2000X1600 |
|
جي في-100/17-250 |
1.7 |
25 |
100 |
30 |
400 |
2300X2000X1600 |
|
جي في-200/140-300 |
14 |
30 |
200 |
30 |
400 |
2300X2000X1600 |
|
جي في-10/200 |
الضغط الجوي |
20 |
10 |
7.5 |
400 |
2000X1400X1500 |
|
جي في-10/1-160 |
0.1 |
16 |
10 |
11 |
400 |
2000X1400X1500 |
|
جي في-20/4-350 |
0.4 |
35 |
20 |
11 |
400 |
2000X1400X1500 |
|
جي في-20/4-160 |
0.4 |
16 |
20 |
11 |
400 |
2000X1400X1500 |
|
جي في-20/4-250 |
0.4 |
25 |
20 |
11 |
400 |
2000X1400X1500 |
|
جي في-5/200 |
الضغط الجوي |
20 |
5.0 |
3.0 |
400 |
1600X1100X1200 |
|
جي في-10/13 |
الضغط الجوي |
1.3 |
10 |
3.0 |
400 |
1600X1100X1200 |
|
جي في-5/4-350 |
0.4 |
35 |
5.0 |
3.0 |
400 |
1600X1100X1200 |
|
جي في-8/2.5-160 |
0.25 |
16 |
8.0 |
5.5 |
400 |
1600X1100X1200 |
|
جي في-5/4-160 |
0.4 |
16 |
5.0 |
5.5 |
400 |
1600X1100X1200 |
إحدى مزايا السلسلة V هي نطاق سعات التدفق المتاحة.
يمكن النظر في النماذج الأصغر حجمًا للتطبيقات ذات استهلاك الغاز المنخفض نسبيًا أو متطلبات معالجة الغاز المتخصصة، بينما تزيد التكوينات الأكبر من السعة المتاحة حتى 950 نيوتن متر مكعب/ساعة بناءً على نطاق الطراز المدرج.
وهذا يمنح المشترين الصناعيين مزيدًا من المرونة عند اختيار الضاغط بناءً على الطلب الفعلي للعملية بدلاً من اختيار نظام كبير الحجم أو أصغر حجمًا.
يتم دعم ضاغط الحجاب الحاجز V من خلال قدرة تصنيع الضاغط المتكاملة لشركة Jinding.
تأسست شركة Jinding Technology في عام 1995، وهي متخصصة في الضواغط الصناعية ومعدات إنتاج الأسيتيلين. تدمج قاعدة الإنتاج الخاصة بها التصنيع والتجميع واللحام والاختبار والتطوير الفني وخدمة العملاء.
مع أكثر من 100 مجموعة من معدات التصنيع والاختبار والقدرة الإنتاجية السنوية لأكثر من 500 ضاغط غشائي، تدعم Jinding العملاء بدءًا من اختيار المعدات وحتى التصنيع والاختبار والخدمات الفنية والصيانة طويلة المدى.
يمكن تكوين السلسلة للغازات عالية النقاء والغازات الخاملة والغازات القابلة للاشتعال والانفجار والغازات السامة والغازات الخاصة الأخرى. يعتمد التكوين النهائي على متطلبات التشغيل والوسيط المحددة.
يمكن أن تصل الطرز المختارة في مجموعة المنتجات المتوفرة إلى ضغط تفريغ يصل إلى 35 ميجا باسكال (G).
تتراوح النماذج المدرجة من 5 نيوتن متر مكعب في الساعة إلى 950 نيوتن متر مكعب في الساعة، اعتمادًا على تكوين الضاغط.
يدعم الترتيب على شكل حرف V تخطيطًا ميكانيكيًا مدمجًا ويوفر منصة منتج مناسبة لمتطلبات الضغط الصناعي المختلفة.
نعم. تم تصميم عدة نماذج للتشغيل بالضغط العالي، بما في ذلك التكوينات بضغوط تفريغ تبلغ 16 ميجا باسكال (G)، و20 ميجا باسكال (G)، و25 ميجا باسكال (G)، و30 ميجا باسكال (G)، وما يصل إلى 35 ميجا باسكال (G).
يرجى تقديم وسط الغاز، وضغط المدخل، ودرجة حرارة المدخل، وضغط المخرج المطلوب، ومعدل التدفق المطلوب، ومتطلبات التشغيل ذات الصلة. بالنسبة للغازات الخاصة، ينبغي أيضًا توفير معلومات عن التركيب والخصائص الفيزيائية أو الكيميائية المتاحة.
