في ضغط الغاز الخاص، لا يقتصر الاهتمام الرئيسي على ضغط المخرج المطلوب فحسب. يمكن أن يؤثر تلوث الغاز والتسرب وإجهاد الحجاب الحاجز وتآكل الصمامات واستقرار النظام الهيدروليكي بشكل مباشر على الإنتاج. يعالج ضاغط الحجاب الحاجز GV3 متطلبات التشغيل هذه من خلال عزل الحجاب الحاجز وغرفة الضغط المغلقة وتجويف الغشاء الأمثل ومحطة ضخ الزيت المستقلة. يوفر الهيكل على شكل حرف V أيضًا ترتيبًا مدمجًا للتركيب والصيانة الصناعية.
بالنسبة للغازات السامة أو القابلة للاشتعال أو المتفجرة أو المسببة للتآكل، يعد الاحتواء الفعال للغاز أحد الاعتبارات المهمة عند اختيار الضاغط.
يستخدم ضاغط الحجاب الحاجز GV3 حاجزًا بين غرفة الغاز ونظام التشغيل الهيدروليكي. يشكل رأس الأسطوانة والحجاب الحاجز غرفة الضغط، التي تفصل غاز المعالجة عن أسطوانة الزيت وعلبة المرافق أثناء التشغيل العادي.
يعمل الحجاب الحاجز كعنصر مانع للتسرب متحرك بين الجانبين الغازي والهيدروليكي. يساعد هذا التصميم على الحد من الاتصال المباشر بين غاز المعالجة ونظام التشغيل الميكانيكي. يجب تقييم الاختيار النهائي للمواد وترتيبات الختم وفقًا لتركيبة الغاز وضغط التشغيل ودرجة الحرارة والتوافق الكيميائي.
يستخدم GV3 ملف تعريف تجويف الحجاب الحاجز الأمثل المصمم ليتناسب مع حركة الحجاب الحاجز الترددية ودعم الكفاءة الحجمية. تؤثر هندسة التجويف على تدفق الغاز داخل غرفة الضغط وظروف تشغيل الحجاب الحاجز.
يعتمد عمر خدمة الحجاب الحاجز وصمام الغاز على ظروف التشغيل الفعلية، بما في ذلك تكوين الغاز ونسبة الضغط ودرجة الحرارة وتكرار التشغيل وساعات التشغيل المتراكمة. يعد الاختيار الصحيح للنموذج والتشغيل ضمن الحدود المحددة والصيانة المنتظمة أمرًا مهمًا للأداء على المدى الطويل.

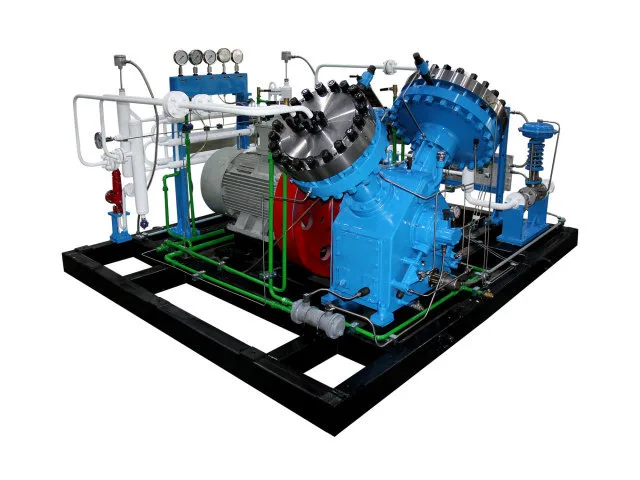

يعتمد GV3 ترتيبًا هيكليًا على شكل حرف V يهدف إلى توفير تصميم مدمج للمعدات وتشغيل ميكانيكي متوازن. يجب أخذ أبعاده الإجمالية وترتيب التوصيل في الاعتبار عند دمج الضاغط في نظام الغاز الصناعي.
تخدم المحطة الهيدروليكية وقسم ضغط الغاز ونظام التشغيل الميكانيكي وظائف متميزة داخل المعدات. يساعد هذا الترتيب في تنظيم أنشطة الفحص والصيانة، على الرغم من أن متطلبات الوصول تعتمد على التكوين المحدد.
قبل التركيب، تأكد من أبعاد المعدات، واتجاه الأنابيب، وتوصيلات مياه التبريد، والإمدادات الكهربائية، وتصريح الصيانة. يجب أيضًا مراجعة إمكانية الوصول إلى وسائل النقل ومتطلبات الأساس وظروف تشغيل الموقع أثناء التخطيط للتخطيط.
يقوم المحرك بتشغيل العمود المرفقي من خلال آلية النقل. يقوم العمود المرفقي وقضيب التوصيل بتحويل الحركة الدورانية إلى حركة ترددية للمكبس الموجود في أسطوانة الزيت.
ينقل الضغط الهيدروليكي الناتج القوة إلى الحجاب الحاجز، مما يؤدي إلى تحركه داخل غرفة الغاز. أثناء شوط الشفط، يدخل الغاز عبر صمام المدخل. أثناء شوط الضغط، يقلل الحجاب الحاجز من حجم الحجرة ويزيد من ضغط الغاز. عند الوصول إلى ظروف التفريغ المطلوبة، يفتح صمام المخرج ويخرج الغاز المضغوط من الحجرة.
يحافظ نظام تعويض الزيت الهيدروليكي على حجم الزيت المطلوب لحركة الحجاب الحاجز وفقًا لتصميم المعدات.
المحرك ← العمود المرفقي ← قضيب التوصيل ← مكبس أسطوانة الزيت ← الزيت الهيدروليكي ← الحجاب الحاجز ← ضغط الغاز
تصف تفاصيل التكوين التالية إعداد GV3 المحدد. تأكد من المعلمات النهائية وفقًا للنموذج المحدد وورقة البيانات الفنية قبل الطلب.
تشمل مجالات التطبيق النموذجية ضغط الغاز عالي النقاء، ومعالجة الغاز المتخصصة، واستعادة الغاز وإعادة تدويره، وأنظمة المعالجة الكيميائية، ومعدات المختبرات والأبحاث، وأنظمة الغاز المتعلقة بالطاقة. تعتمد ملاءمة أي غاز محدد على خصائصه ومعدل التدفق المطلوب وظروف الدخول وضغط التفريغ والتكوين المعتمد للضاغط.
لاختيار النموذج والاقتباس، يرجى تقديم المعلومات التالية:
تساعد هذه التفاصيل في تحديد التكوين المناسب استنادًا إلى نقطة التشغيل الكاملة بدلاً من الضغط أو معدل التدفق وحده.
