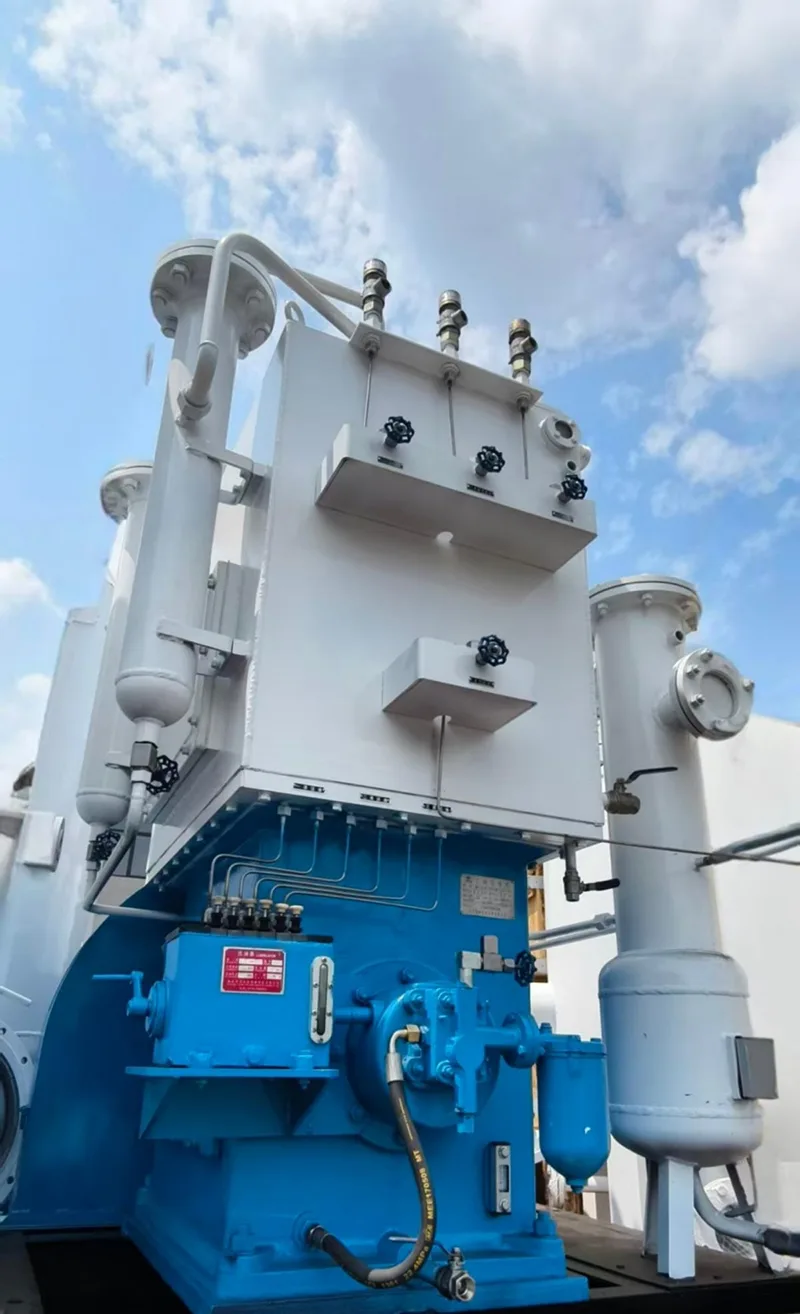

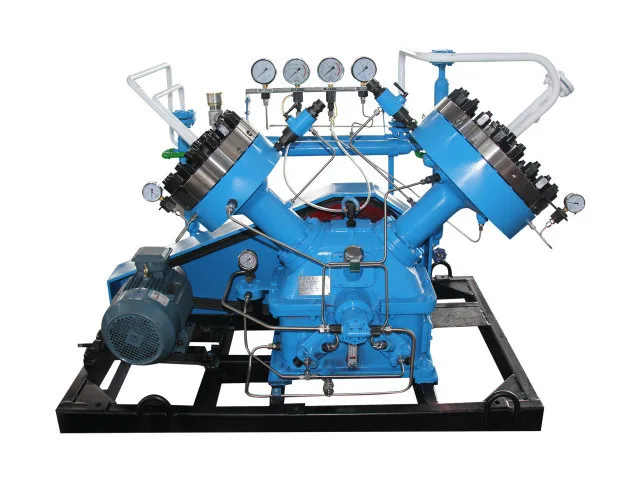

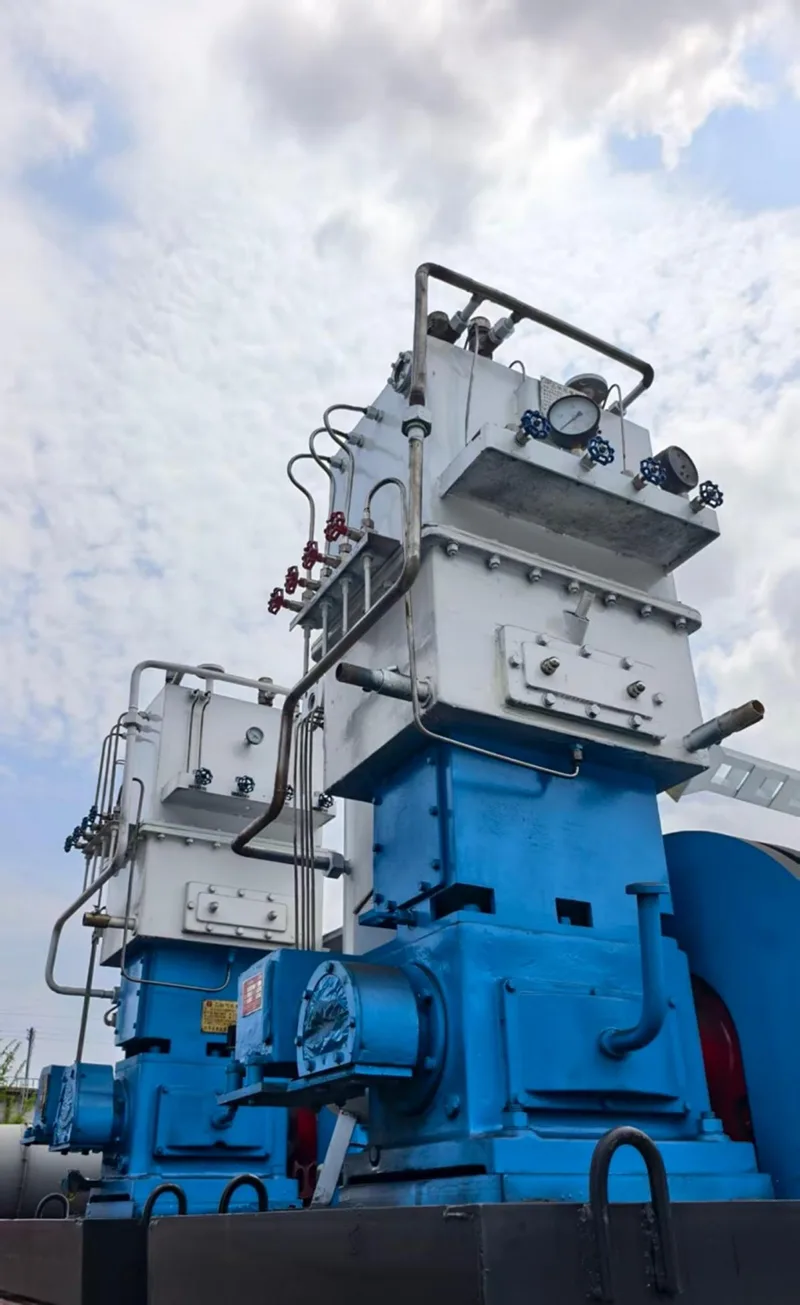

يتم وضع الضاغط الغشائي GV1 في مشاريع ضغط الغاز حيث يكون اختيار المعدات مدفوعًا بظروف التشغيل بدلاً من السعة القصوى. يغطي نطاق الطراز الخاص بها متطلبات التدفق بدءًا من التعامل مع الغاز صغير الحجم وحتى التطبيقات المحددة ذات السعة العالية، مع تقديم مجموعات متعددة من ضغط الشفط والتفريغ. يقوم الغشاء بعزل غاز المعالجة عن قسم المحرك الهيدروليكي، مما يسمح لضواغط GV1 بالتعامل مع الغازات عالية النقاء والخامل والقابلة للاشتعال والسامة وغيرها من الغازات الخاصة في التطبيقات التي يكون فيها التدفق المتحكم فيه ومطابقة الضغط أمرًا مهمًا.
تتطلب العديد من التطبيقات تدفق غاز محدود نسبيًا ولكنها تتطلب ضغط تفريغ محدد. هذا هو المكان الذي تقدم فيه سلسلة GV1 Diaphragm Compressor نطاق اختيار عملي.
تبدأ موديلات GV1 من 5 نيوتن متر مكعب في الساعة وتغطي العديد من مجموعات التدفق والضغط. اعتمادًا على التكوين، يمكن للسلسلة دعم التطبيقات التي تتطلب ضغوط تفريغ من مستويات منخفضة نسبيًا إلى ضغط الغاز عالي الضغط.
وهذا يجعل GV1 مناسبًا بشكل خاص للمشاريع التي لا يقتصر فيها متطلبات الشراء الأساسية على سعة الضاغط فحسب، بل العلاقة الصحيحة بين:
تدفق الغاز · ضغط الشفط · ضغط التفريغ · وسط الغاز · متطلبات الطاقة
تشتمل مجموعة ضاغط الحجاب الحاجز GV1 على تكوينات لسحب الغاز بالضغط الجوي بالإضافة إلى مصادر الغاز المضغوطة.
تتوفر نماذج مختارة لظروف الشفط المختلفة، بما في ذلك تطبيقات الضغط المنخفض جدًا وضغط المدخل المرتفع. يوفر نطاق ضغط التفريغ أيضًا مرونة لنقل الغاز، وضغط العملية، وإعداد التخزين، والأنظمة المتخصصة الأخرى.
بالنسبة للمشترين، هذا يعني أنه يمكن اختيار الضاغط وفقًا للعملية الفعلية بدلاً من إجبار العملية على التوافق مع نطاق محدود من المعدات.
|
نموذج |
وسط مضغوط |
معدل التدفق الحجمي |
ضغط الشفط |
ضغط العادم |
سرعة |
الأبعاد الشاملة |
وزن |
محرك كهربائي |
|
|
الطاقة (كيلوواط) |
الجهد (الخامس) |
||||||||
|
GV1-8/-0.5~1 |
الغازات عالية النقاء والغازات الخاملة والغازات القابلة للاشتعال والانفجار والغازات السامة وغيرها من الغازات الخاصة |
8 |
0.05 |
0.1 |
400 ~ 430 |
1600×1000×1500 |
1.0 |
3 |
≈380 |
|
GV1-10/13 |
10 |
1 أجهزة الصراف الآلي |
1.3 |
3 |
|||||
|
GV1-10/13-I |
10 |
1 أجهزة الصراف الآلي |
1.3 |
3 |
|||||
|
GV1-12/0.1~5 |
12 |
0.01 |
0.5 |
3 |
|||||
|
GV1-12/10 |
12 |
1 أجهزة الصراف الآلي |
1 |
3 |
|||||
|
GV1-24/2~20 |
24 |
0.2 |
2 |
5.5 |
|||||
|
GV1-24/1~10 |
24 |
0.1 |
1 |
3 |
|||||
|
GV1-45/2~12 |
45 |
0.2 |
1.2 |
5.5 |
|||||
|
GV1-55/4~12 |
55 |
0.4 |
1.2 |
5.5 |
|||||
|
GV1-70/6~20 |
70 |
0.6 |
2 |
5.5 |
|||||
|
GV1-5/2~50 |
5 |
0.2 |
5 |
3 |
|||||
|
GV1-5/200 |
5 |
1 أجهزة الصراف الآلي |
19.6 |
3 |
|||||
|
GV1-5/200-I |
5 |
1 أجهزة الصراف الآلي |
19.6 |
3 |
|||||
|
GV1-5/15~250 |
5 |
1.5 |
24.5 |
5.5 |
|||||
|
GV1-8/2~100 |
8 |
0.2 |
9.8 |
3 |
|||||
|
GV1-8/1~160 |
8 |
0.1 |
15.7 |
3 |
|||||
|
GV1-8/8~200 |
8 |
0.8 |
19.6 |
5.5 |
|||||
|
GV1-8/2.5~225 |
8 |
0.25 |
220.5 |
5.5 |
|||||
|
GV1-9/3~160 |
9 |
0.3 |
15.7 |
5.5 |
|||||
|
GV1-10/40 |
10 |
1 أجهزة الصراف الآلي |
4 |
5.5 |
|||||
|
GV1-10/1~160 |
10 |
0.1 |
15.7 |
3 |
|||||
|
GV1-10/7~160 |
10 |
0.7 |
15.7 |
5.5 |
|||||
|
GV1-10/4~160 |
10 |
0.4 |
15.7 |
5.5 |
|||||
|
GV1-20/1~25 |
20 |
0.1 |
2.5 |
5.5 |
|||||
|
GV1-10/13~100 |
10 |
1.3 |
9.8 |
5.5 |
|||||
|
GV1-10/13~200 |
10 |
1.3 |
19.6 |
3 |
|||||
|
GV1-12/13~160 |
12 |
1.3 |
15.7 |
3 |
|||||
|
GV1-13/6~80 |
13 |
0.6 |
8 |
5.5 |
|||||
|
GV1-17/4~55 |
17 |
0.4 |
5.5 |
5.5 |
|||||
|
GV1-20/3~40 |
20 |
0.3 |
4 |
5.5 |
|||||
|
GV1-20/5～45 |
20 |
0.5 |
4.5 |
5.5 |
|||||
|
GV1-20/30~160 |
20 |
3 |
15.7 |
5.5 |
|||||
|
GV1-30/10～70 |
30 |
1 |
7 |
5.5 |
|||||
|
GV1-60/10～40 |
60 |
1 |
4 |
5.5 |
|||||
|
GV1-75/19~60 |
75 |
1.9 |
6 |
7.5 |
|||||
|
GV1-180/50～55 |
180 |
5 |
5.5 |
5.5 |
|||||
تعتبر سلسلة GV1 مناسبة بشكل خاص للمشاريع التي يجب أن يظل حجم الضاغط فيها متناسبًا مع استهلاك الغاز الفعلي.
بدلاً من تركيب آلة ذات سعة أكبر لمتطلبات تدفق الغاز الصغيرة نسبيًا، يمكن للمشترين اختيار الطراز وفقًا لنقطة التشغيل المطلوبة.
يمكن أن يكون هذا مناسبًا بشكل خاص لـ:
|
نوع المشتري |
المتطلبات النموذجية |
|
شركات الغاز المتخصصة |
ضغط صغير الحجم للغازات القيمة |
|
المؤسسات البحثية |
التحكم في إمدادات الغاز للأنظمة التجريبية |
|
تكامل معدات المختبرات |
تكامل ضاغط مدمج |
|
موردو معدات العمليات الكيميائية |
مطابقة الضغط والتدفق المحدد |
|
بناة نظام الغاز الصناعي |
نقاط ضغط مخصصة |
|
مشاريع تعبئة اسطوانات الغاز |
التحكم في التدفق قبل التخزين أو التعبئة |
|
النباتات التجريبية |
قدرة مرنة لتطوير العمليات |
|
المقاولون الهندسيون |
اختيار الضاغط على أساس مواصفات المشروع |
بالنسبة للضاغط الغشائي GV1، يجب أن يبدأ اختيار الطراز بظروف تشغيل الغاز الفعلية.
قبل التوصية بالتكوين، تطلب Jinding معلومات حول ضغط السحب ودرجة الحرارة، وضغط التفريغ المطلوب، ومعدل التدفق الحجمي المطلوب، والغاز المضغوط، ومتطلبات التطبيق الأخرى.
بالنسبة لتطبيقات الغاز الخاصة، ينبغي أيضًا توفير بيانات التركيب والخصائص الفيزيائية والكيميائية المتاحة.
تسمح هذه المعلومات بتقييم تكوين الضاغط حول نقطة التشغيل الفعلية بدلاً من اختيار المعدات بناءً على رقم الطراز الاسمي فقط.
يعتبر GV1 مناسبًا بشكل خاص للتطبيقات التي تتطلب تدفق غاز متحكمًا، ومطابقة الضغط المرن، وضغط الحجاب الحاجز للغازات الصناعية أو المتخصصة.
تغطي النماذج المدرجة معدلات تدفق تتراوح من 5 نيوتن متر مكعب في الساعة إلى 180 نيوتن متر مكعب في الساعة.
نعم. توفر نماذج GV1 المحددة تكوينات ضغط تفريغ عالية، بما في ذلك النماذج التي تصل إلى حوالي 24.5 ميجا باسكال بناءً على معلمات المنتج المقدمة.
نعم. تم تكوين العديد من موديلات GV1 لمعدلات تدفق الغاز المنخفضة نسبيًا ومتطلبات طاقة المحرك المتواضعة، مما يجعل السلسلة مناسبة لأنظمة ضغط الغاز الأصغر حجمًا والمتخصصة.
اعتمادًا على التكوين، يمكن استخدام الضاغط للغازات عالية النقاء والغازات الخاملة والغازات القابلة للاشتعال والانفجار والغازات السامة والغازات الخاصة الأخرى.
يرجى تقديم وسط الغاز، وضغط السحب، ودرجة حرارة السحب، وضغط التفريغ المطلوب، ومعدل التدفق الحجمي المطلوب، ومتطلبات التطبيق. بالنسبة للغازات الخاصة، يجب أيضًا توفير المعلومات المتعلقة بالتركيب والخصائص الفيزيائية والكيميائية المتاحة.
