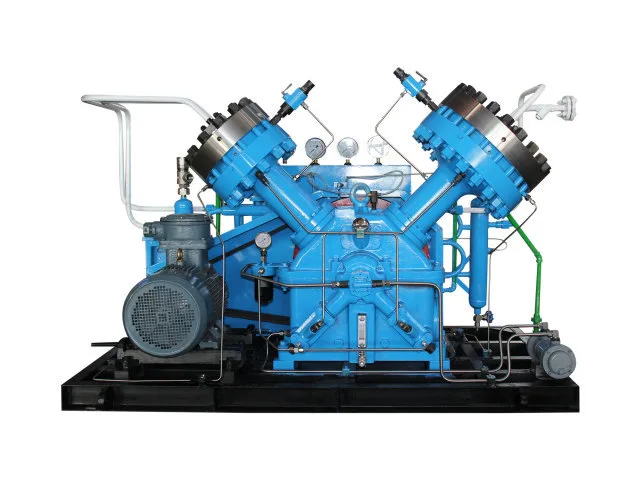

يستخدم ضاغط الحجاب الحاجز GV2 تكوين ضغط من المستوى 2 لدعم زيادة الضغط على نطاق أوسع ضمن تخطيط المعدات المدمجة. يعمل ترتيبه الهيكلي على شكل حرف V على تحسين التوازن الميكانيكي أثناء التشغيل، مما يساعد الضاغط على الحفاظ على حركة أكثر سلاسة وتقليل الاهتزاز مقارنة بالتكوينات الترددية الأقل توازنًا.
المعدات مناسبة للتعامل مع الغازات عالية النقاء والغازات الخاملة والغازات القابلة للاشتعال والمتفجرة والغازات السامة وغيرها من غازات العمليات الخاصة. يدعم تبريد المياه المتداول الإدارة الحرارية أثناء الضغط، بينما يلبي التكوين الكهربائي 380 فولت متطلبات الطاقة الصناعية الشائعة.
يستخدم ضاغط الحجاب الحاجز GV2 غشاء مرن لفصل غرفة ضغط الغاز عن الآلية التي تعمل بالزيت.
أثناء التشغيل، يقوم المحرك بتشغيل العمود المرفقي وآلية التوصيل، التي تنقل الحركة الميكانيكية إلى النظام الهيدروليكي. تعمل التغييرات في ضغط الزيت الهيدروليكي على تحريك الحجاب الحاجز ذهابًا وإيابًا، مما يؤدي إلى إنشاء دورات شفط وضغط متتالية. تنظم صمامات الدخول والتفريغ تدفق الغاز عبر الغرفة.
يشكل الحجاب الحاجز حاجزًا ماديًا بين غاز المعالجة وآلية القيادة المشحمة، مما يمنع الاتصال المباشر بين الغاز المضغوط وزيت التشحيم في ظل ظروف التشغيل العادية. يساعد هذا التصميم على تقليل مخاطر التلوث بالزيت ويجعل الضاغط مناسبًا للتطبيقات التي يكون فيها نقاء الغاز واحتوائه مهمًا. تعتمد الملاءمة النهائية على خصائص الغاز وتوافق المواد وظروف التشغيل المحددة.
يشتمل ضاغط الحجاب الحاجز GV2 على نظام مستقل لإمداد الزيت لدعم التشغيل الهيدروليكي المستقر.
توفر محطة ضخ الزيت الزيت الهيدروليكي المتحكم فيه لنظام الضاغط، مما يساعد في الحفاظ على ظروف الضغط المطلوبة لحركة الحجاب الحاجز. تم تصميم نظام التشحيم لتوفير ضغط زيت مستقر وزيت تشحيم مبرد باستمرار للمكونات الميكانيكية وأسطوانة الزيت.
يتم تنظيم الزيت الزائد وإعادته من خلال النظام، مما يدعم التشغيل المتحكم فيه طوال دورة الضغط.
يعمل نظام الزيت بشكل منفصل عن مسار الغاز المضغوط، مما يساعد في الحفاظ على العزل بين وسط العملية ومكونات المحرك الميكانيكي.
يفصل الحجاب الحاجز غرفة الغاز عن النظام الميكانيكي المشحم، مما يساعد على منع الاتصال المباشر بين الغاز المضغوط وزيت التشحيم.
يعتبر هيكل غرفة الغاز المغلقة مناسبًا لتطبيقات العمليات التي تتضمن غازات تتطلب احتواءًا متحكمًا فيه.
يعمل الترتيب على شكل حرف V على تحسين التوازن التشغيلي ويدعم حركة الضاغط المستقرة.
يوفر التكوين الهيكلي توازنًا عمليًا بين قدرة الضغط وبصمة المعدات.
تدعم محطة ضخ الزيت المستقلة ظروف الضغط المستقرة لنظام محرك الحجاب الحاجز.
يساعد نظام التبريد في إدارة الحرارة أثناء ضغط الغاز ويدعم ظروف التشغيل المستقرة.

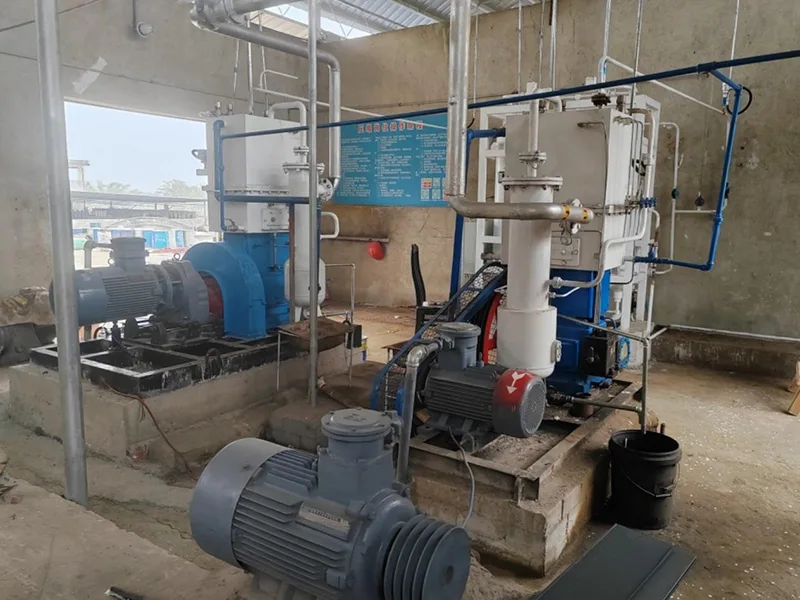

يمكن استخدام ضاغط الحجاب الحاجز GV2 في أنظمة الغاز الصناعية حيث يكون نقاء الغاز والضغط المتحكم فيه أمرًا مهمًا. تساعد غرفة الضغط المفصولة بغشاء على منع الاتصال المباشر بين غاز المعالجة وزيت التشحيم.
بالنسبة للغازات المتخصصة وتطبيقات الغاز عالية النقاء، غالبًا ما يكون التحكم في التلوث أحد الاعتبارات الشرائية الرئيسية. مسار الغاز المعزول يجعل سلسلة GV2 مناسبة للعمليات التي تتطلب ضغط غاز نظيفًا ومتحكمًا فيه.
قد تشتمل عمليات المعالجة الكيميائية على غازات ذات خصائص فيزيائية أو كيميائية خاصة. اعتمادًا على الظروف المتوسطة والتشغيلية، يمكن تقييم تكوين الضاغط من حيث الضغط ومعدل التدفق ومتطلبات توافق المواد.
يعد الختم الموثوق به مهمًا بشكل خاص عند التعامل مع الغازات القابلة للاشتعال أو المتفجرة أو السامة أو الضارة. توفر غرفة ضغط الحجاب الحاجز المغلقة حلاً مناسبًا للتطبيقات التي تتطلب احتواء الغاز بشكل متحكم فيه.
يمكن لسلسلة GV2 أيضًا دعم عمليات ضغط الغاز في التطبيقات المتعلقة بالطاقة وأنظمة استعادة الغاز. يمكن مطابقة ظروف التشغيل المختلفة وفقًا لضغط المدخل وضغط المخرج والتدفق المطلوب.
قد تحتاج المختبرات ومرافق البحث والمشاريع الصناعية المتقدمة إلى معدات ضغط للغازات النادرة أو القيمة أو المتخصصة. مبدأ الضغط النظيف للضاغط الغشائي يجعل سلسلة GV2 خيارًا مناسبًا للتطبيقات التي يجب الحفاظ على جودة الغاز فيها.
يمكن تكوين سلسلة GV2 للغازات عالية النقاء والغازات الخاملة والغازات القابلة للاشتعال والانفجار والغازات السامة والغازات الخاصة الأخرى. يعتمد التكوين النهائي على الخواص الفيزيائية والكيميائية للوسط المحدد.
لا يحدث أي اتصال مباشر بين الغاز المضغوط وآلية الضغط المشحمة. يفصل الحجاب الحاجز غرفة الغاز عن النظام الذي يحركه الزيت.
يساعد الترتيب على شكل حرف V على تحسين التوازن الميكانيكي أثناء التشغيل الترددي ويدعم أداء المعدات الأكثر سلاسة واستقرارًا.
يقوم الضاغط بزيادة ضغط الغاز من خلال مرحلتي ضغط بدلاً من إكمال زيادة الضغط بالكامل في مرحلة واحدة. وهذا يوفر عملية ضغط أكثر تحكمًا لظروف التشغيل المناسبة.
يرجى تقديم ضغط السحب ودرجة حرارة السحب وضغط العادم المطلوب ومعدل التدفق الحجمي والوسط المضغوط وأي متطلبات تشغيل خاصة. بالنسبة للغازات الخاصة، يجب أيضًا توفير بيانات التركيب والخصائص الفيزيائية والكيميائية.
نعم. يمكن مطابقة اختيار الضاغط مع وسط الغاز الفعلي ونطاق الضغط ومتطلبات التدفق وظروف العملية. يمكن أيضًا تقييم اختيار المواد وتكوينات النظام ذات الصلة وفقًا للتطبيق.
