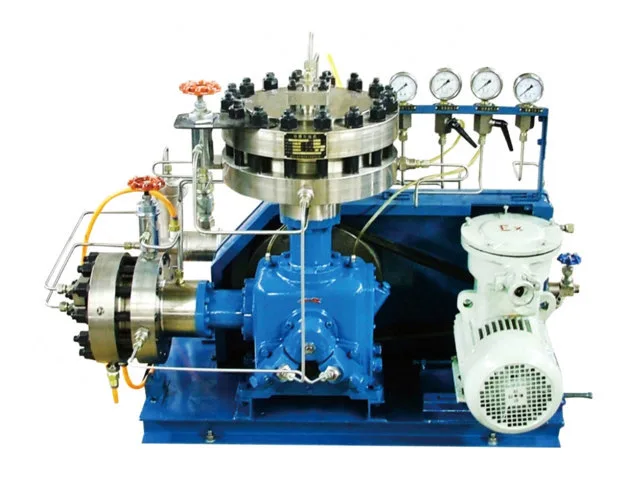

يوفر ضاغط الحجاب الحاجز L تكوينات متعددة للتطبيقات ذات متطلبات التشغيل المختلفة جدًا. بدءًا من أنظمة التدفق المنخفض التي تتطلب ضغطًا عالي الضغط ومتحكمًا فيه إلى تطبيقات الغاز الصناعية الأكبر حجمًا ذات إنتاجية أعلى بكثير، يعتمد اختيار النموذج على العلاقة بين ظروف الدخول وضغط المخرج المطلوب ومعدل التدفق والوسط المضغوط. يمكن تكوين السلسلة للغازات عالية النقاء والغازات الخاملة والغازات القابلة للاشتعال والانفجار والغازات السامة والغازات الخاصة الأخرى.
لا يتمتع الضاغط الغشائي المستخدم في المختبر أو نظام البحث بنفس متطلبات السعة التي يتم تركيبها في عملية إنتاج الغاز الصناعي. يغطي ضاغط الحجاب الحاجز L طرفي هذا النطاق.
تتوفر تكوينات أصغر للتطبيقات التي يكون فيها استهلاك الغاز محدودًا ولكن متطلبات الضغط تظل مهمة. توفر النماذج الأخرى معدلات تدفق أعلى بكثير لأنظمة معالجة الغاز الأكبر والعمليات الصناعية.
مع نطاق تدفق حجمي اسمي يتراوح من 0.3 نيوتن متر مكعب في الساعة إلى 2000 نيوتن متر مكعب في الساعة، تسمح السلسلة L للمشترين باختيار المعدات وفقًا للمقياس الفعلي لنظام الغاز الخاص بهم بدلاً من اختيار الضاغط بناءً على الضغط وحده.
نطاق السعة الواسع هذا يجعل السلسلة مناسبة للمشاريع التي تختلف بشكل كبير في استهلاك الغاز ودورة التشغيل وحجم النظام.
|
نموذج |
ضغط المدخل |
ضغط المخرج |
تدفق الحجم الاسمي |
قوة |
سرعة |
الأبعاد الشاملة |
|
جي إل-100/3-200 |
0.3 |
20 |
100 |
45 |
420 |
4300X2800X2400 |
|
جي إل-90/3-150 |
0.3 |
15 |
90 |
37 |
420 |
4300X2800X2400 |
|
جي إل-200/16-200 |
1.6 |
20 |
200 |
55 |
420 |
3690X2390X2700 |
|
جي إل-2000/30-35 |
3.0 |
3.5 |
2000 |
55 |
400 |
3600X2500X2300 |
|
جي إل-3/1-150 |
0.1 |
15 |
3 |
3.0 |
400 |
1500X1550X1400 |
|
جي إل-0.6/5-200 |
0.5 |
20 |
0.6 |
3.0 |
400 |
1500X1550X1400 |
|
جي إل-1.35/20 |
الضغط الجوي |
2.0 |
1.35 |
2.2 |
400 |
1600X900X1500 |
|
جي إل-10/5-150 |
0.5 |
15 |
10 |
2.2 |
400 |
1200X720X850 |
|
جي إل-0.3/60 |
الضغط الجوي |
6.0 |
0.3 |
2.2 |
410 |
1200X720X850 |
|
جي إل-5/15-320 |
1.5 |
32 |
5 |
4 |
410 |
1210X650X833 |
|
جي إل-330/7-26 |
0.7 |
2.6 |
330 |
45 |
400 |
3600X1600X2200 |
|
جي إل-0.6/25 |
الضغط الجوي |
2.5 |
0.6 |
2.2 |
400 |
1250X800X900 |
|
جي إل-40/200 |
الضغط الجوي |
20 |
40 |
37 |
400 |
3400X1600X1900 |
|
جي إل-240/20-200 |
2.0 |
20 |
240 |
55 |
400 |
3400X1900X2200 |
|
جي إل-300/5-300 |
0.5 |
30 |
300 |
55 |
400 |
3450X1450X2400 |
|
جي إل-1/30 |
الضغط الجوي |
3.0 |
1.0 |
2.2 |
400 |
1250X800X900 |
|
مقياس التطبيق |
متطلبات السعة النموذجية |
سيناريو الشراء المناسب |
|
أنظمة التدفق المنخفض |
حوالي 0.3-10 نيوتن متر مكعب/ساعة |
أنظمة المختبرات والمشاريع البحثية واختبارات الغاز المتخصصة ومعالجة الغاز بكميات صغيرة |
|
أنظمة ذات قدرة متوسطة |
حوالي 40-330 نيوتن متر مكعب/ساعة |
إمدادات الغاز المتخصصة، والأنظمة التجريبية، ومعالجة الغاز الصناعي والتطبيقات الصناعية متوسطة الحجم |
|
أنظمة الإنتاجية العالية |
ما يصل إلى 2000 نيوتن متر مكعب / ساعة |
أنظمة الغاز الصناعية وعمليات الإنتاج والمشاريع الهندسية الكبرى |
يجب دائمًا اختيار النموذج الفعلي وفقًا لحالة التشغيل الكاملة. يعد معدل التدفق جزءًا واحدًا فقط من اختيار الضاغط ويجب تقييمه مع متطلبات وسط الغاز والضغط.
تتيح المجموعة الواسعة من موديلات السلسلة L المتوفرة لعائلة المنتجات نفسها دعم أنظمة الغاز بظروف تشغيل مختلفة جدًا.
يعتمد التكوين الصحيح على كيفية عمل هذه العوامل معًا:
وسط مضغوط ← حالة المدخل ← التدفق المطلوب ← ضغط المخرج المطلوب ← متطلبات الاستخدام الفعلي
تساعد عملية الاختيار هذه على ضمان مطابقة الضاغط لنظام الغاز بدلاً من اختياره ببساطة من أقرب سعة قياسية.
يتم دعم ضاغط الحجاب الحاجز L من خلال القدرة التصنيعية والهندسية لشركة Jinding في معدات ضغط الغاز الصناعية.
شركة Liaoning Jinding Technology Development Co., Ltd. متخصصة في الضواغط الصناعية ومعدات إنتاج الأسيتيلين منذ عام 1995. تدمج قاعدة التصنيع الخاصة بها التصنيع والتجميع واللحام والطلاء والاختبار والبحث والتطوير وخدمة العملاء.
بفضل معدات التصنيع والاختبار المخصصة والموظفين الفنيين والخبرة في تطبيقات الغاز الصناعي والهندسة، توفر Jinding دعمًا يتجاوز توريد المعدات القياسية.
تغطي موديلات السلسلة L المدرجة معدلات تدفق حجمية اسمية تتراوح من 0.3 نيوتن متر مكعب في الساعة إلى 2000 نيوتن متر مكعب في الساعة.
أعلى ضغط مخرج موضح في النماذج المدرجة هو 32 ميجا باسكال، اعتمادًا على تكوين الضاغط المحدد.
نعم. تشتمل النماذج المتوفرة على تكوينات منخفضة التدفق جدًا للأنظمة الأصغر حجمًا، بالإضافة إلى نماذج بسعات تصل إلى 2000 نيوتن متر مكعب في الساعة للتطبيقات ذات الإنتاجية العالية.
يمكن تكوين السلسلة للغازات عالية النقاء، والغازات الخاملة، والغازات القابلة للاشتعال والانفجار، والغازات السامة وغيرها من الغازات الخاصة، مع مراعاة التقييم الفني للوسط الفعلي وظروف التشغيل.
يجب اختيار النموذج وفقًا للوسط المضغوط وضغط السحب ودرجة حرارة السحب وضغط المخرج المطلوب ومعدل التدفق الحجمي ومتطلبات الاستخدام المحددة.
بالنسبة للوسائط الخاصة، يجب على العملاء تقديم بيانات تكوين الغاز والخصائص الفيزيائية والكيميائية ذات الصلة للتقييم الفني.
نعم. يمكن أن يشمل الدعم الفني اختيار المعدات، والاستشارات الهندسية، وإرشادات التركيب والتشغيل، والتدريب، والدعم عن بعد، والخدمة في الموقع، والصيانة، والإصلاح، وتوريد قطع الغيار وفقًا لمتطلبات المشروع.
أرسل Jinding وسطك المضغوط وضغط السحب ودرجة حرارة السحب وضغط المخرج المطلوب ومعدل التدفق المطلوب. بالنسبة للغازات الخاصة، يرجى أيضًا تقديم تركيبة الغاز والخصائص الفيزيائية والكيميائية ذات الصلة حتى يمكن تقييم التكوين المناسب للضاغط ذي الغشاء L.
