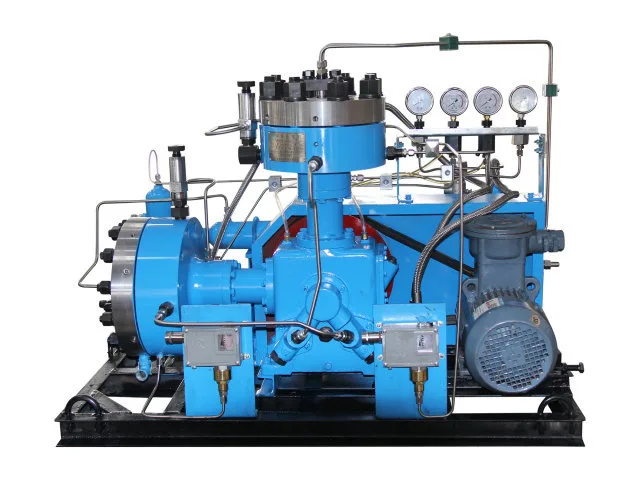

تم تصميم الضاغط الغشائي GL0 حول متطلب عملي واحد: التعامل مع كميات الغاز الصغيرة نسبيًا في ظل ظروف ضغط مختلفة. تتطلب بعض المشاريع أجزاء من المتر المكعب في الساعة فقط، بينما تحتاج مشاريع أخرى إلى عدة أمتار مكعبة في الساعة ولكن عند ضغط تفريغ أعلى بكثير. لهذا السبب، توفر نماذج ضاغط الحجاب الحاجز GL0 مجموعات متعددة من التدفق وضغط الشفط وضغط العادم، مما يسمح باختيار المعدات وفقًا لعملية الغاز الفعلية بدلاً من مجرد اختيار سعة قياسية.
|
نموذج |
وسط مضغوط |
معدل التدفق الحجمي |
ضغط الشفط |
ضغط العادم |
سرعة |
الأبعاد الشاملة |
وزن |
محرك كهربائي |
|
|
الطاقة (كيلوواط) |
الجهد (الخامس) |
||||||||
|
GL0-0.3/100 |
الغازات عالية النقاء والغازات الخاملة والغازات القابلة للاشتعال والانفجار والغازات السامة وغيرها من الغازات الخاصة |
0.3 |
1 أجهزة الصراف الآلي |
9.8 |
400 ~ 430 |
1350×750×900 |
0.4 |
2.2 |
≈380 |
|
GL0-1/2.5~60 |
1 |
0.25 |
6 |
3 |
|||||
|
GL0-1/200 |
1 |
1 أجهزة الصراف الآلي |
19.6 |
2.2 |
|||||
|
GL0-1/160 |
1 |
1 أجهزة الصراف الآلي |
15.7 |
2.2 |
|||||
|
GL0-3/8 |
0.07~1.2 |
1 أجهزة الصراف الآلي |
0.8 |
2.2 |
|||||
|
GL0-1.3/1.2~160 |
1.3 |
0.12 |
15.7 |
2.2 |
|||||
|
GL0-1.3/6.5~100 |
1.3 |
0.65 |
9.8 |
2.2 |
|||||
|
GL0-1.5/6.5~100 |
1.5 |
0.65 |
9.8 |
2.2 |
|||||
|
GL0-1.5/5~100 |
1.5 |
0.5 |
9.8 |
2.2 |
|||||
|
GL0-1.6/12 |
1.6 |
1 أجهزة الصراف الآلي |
1.2 |
2.2 |
|||||
|
GL0-1.6/1.2~160 |
1.6 |
0.12 |
15.7 |
2.2 |
|||||
|
GL0-2/1.2~160 |
2 |
0.12 |
15.7 |
2.2 |
|||||
|
GL0-2/6.5~100 |
2 |
0.65 |
9.8 |
2.2 |
|||||
|
GL0-2/10~140 |
2 |
1.0 |
13.7 |
2.2 |
|||||
|
GL0-2/12~160 |
2 |
1.2 |
15.7 |
2.2 |
|||||
|
GL0-2/13~200 |
2 |
1.3 |
19.6 |
3 |
|||||
|
GL0-2/12 |
2 |
1 أجهزة الصراف الآلي |
1.2 |
2.2 |
|||||
|
GL0-2/2～80 |
2 |
0.2 |
8 |
3 |
|||||
|
GL0-2.8/8～400 |
2.8 |
0.8 |
39.2 |
3 |
|||||
|
GL0-3/2~150 |
3 |
0.2 |
14.7 |
3 |
|||||
|
GL0-5/6~160 |
5 |
0.6 |
15.7 |
2.2 |
|||||
بالنسبة للعديد من مشاريع الغاز المتخصصة، فإن شراء ضاغط أكبر لمجرد أن ضغط التفريغ مرتفع يمكن أن يؤدي إلى تكاليف غير ضرورية للمعدات ومتطلبات التثبيت.
تعالج سلسلة ضاغط الحجاب الحاجز GL0 سيناريو شراء مختلف.
إنه يوفر قدرات تدفق صغيرة نسبيًا مع الحفاظ على القدرة على التعامل مع ضغوط التفريغ العالية. على سبيل المثال، يجمع التكوين GL0-2.8/8 ～ 400 بين التدفق الاسمي البالغ 2.8 نيوتن متر مكعب/ساعة وضغط العادم البالغ 39.2 ميجا باسكال.
يكون هذا النوع من التكوين ذا أهمية خاصة عندما تكون متطلبات الغاز محدودة الحجم ولكنها تتطلب ضغطًا كبيرًا.
يتميز طراز GL0-0.3/100 المدرج بأبعاد إجمالية تبلغ 1350 × 750 × 900 ملم ووزن يبلغ حوالي 0.4 طن، مما يوضح الموقع المدمج للسلسلة.
تم تصميم نماذج أخرى أيضًا حول قدرات معالجة الغاز الصغيرة نسبيًا.
بالنسبة للمشترين الذين يعملون بمساحة تركيب محدودة أو أنظمة تجريبية أو معدات غاز متخصصة، يمكن أن تكون مساحة الضاغط أحد الاعتبارات الشرائية المهمة إلى جانب الضغط والتدفق.
|
المشتري أو التطبيق |
لماذا قد تكون سلسلة GL0 مناسبة |
|
شركات الغاز المتخصصة |
ضغط صغير الحجم مع متطلبات ضغط مختلفة |
|
المختبرات |
نطاق القدرة المناسب لأنظمة الغاز البحثية والتجريبية |
|
معاهد البحوث |
ظروف تشغيل مرنة لمشاريع الغاز المتخصصة |
|
أنظمة تعبئة الغاز |
تكوينات الضغط العالي لمتطلبات التعبئة المحددة |
|
الشركات الكيميائية |
ضغط العمليات أو الغازات الخاصة الخاضعة للتقييم المتوسط |
|
مستخدمي الغاز عالي النقاء |
يساعد فصل الحجاب الحاجز على منع الاتصال المباشر بين الوسط المضغوط وزيت التشحيم |
|
النباتات التجريبية |
نطاق القدرة المناسب لتطوير العمليات على نطاق صغير |
|
تكامل المعدات |
تكوينات ضاغطة مدمجة للتكامل في أنظمة الغاز المتخصصة |
يشتمل الضاغط الغشائي GL0 الخاص بنا على العديد من مجموعات الضغط المختلفة لأن اختيار الضاغط يجب أن يبدأ بحالة التشغيل الفعلية.
1. ضغط الشفط
2. درجة حرارة الشفط
3. ضغط العادم المطلوب
4. معدل التدفق الحجمي المطلوب
5. وسط الغاز المضغوط
6. متطلبات التشغيل الخاصة بالمشروع
عندما يكون الغاز وسطًا خاصًا، ينبغي أيضًا توفير تركيبه وخصائصه الفيزيائية والكيميائية ذات الصلة.
تسمح هذه المعلومات بتقييم تكوين الضاغط وفقًا للتطبيق الحقيقي بدلاً من اختيار المعدات بناءً على رقم الطراز فقط.
تغطي موديلات GL0 المدرجة معدلات التدفق الحجمي من 0.3 نيوتن متر مكعب في الساعة إلى 5 نيوتن متر مكعب في الساعة.
أعلى ضغط عادم مدرج هو 39.2 ميجا باسكال، وهو متوفر في الطراز GL0-2.8/8 ～ 400.
تم وضع سلسلة GL0 بشكل أساسي لضغط الغاز صغير الحجم نسبيًا. يمكن للمشترين الذين يحتاجون إلى معدلات تدفق أعلى بكثير التفكير في سلسلة ضواغط غشائية أخرى بناءً على متطلبات التشغيل الخاصة بهم.
يمكن تقييم السلسلة للغازات عالية النقاء والغازات الخاملة والغازات القابلة للاشتعال والانفجار والغازات السامة والغازات الخاصة الأخرى.
نعم. تستخدم العديد من التكوينات المدرجة الضغط الجوي كشرط للشفط.
يرجى تقديم الوسط المضغوط وضغط الشفط ودرجة حرارة الشفط وضغط العادم المطلوب ومعدل التدفق المطلوب ومتطلبات الاستخدام ذات الصلة. بالنسبة للغازات الخاصة، ينبغي أيضًا توفير معلومات عن التركيب والخصائص الفيزيائية والكيميائية.
