يجمع الضاغط الغشائي GL4 بين التصميم الميكانيكي على شكل حرف L وتقنية فصل الغاز الغشائي. تعمل آلية الكرنك التي تعمل بمحرك على نقل الضغط الهيدروليكي إلى الحجاب الحاجز، مما يسمح بضغط الغاز داخل حجرة محكمة الغلق دون الاتصال المباشر بزيت التشحيم. بالمقارنة مع ترتيبات الضغط الترددي التقليدية، يوفر التكوين على شكل حرف L توازنًا محسنًا للطاقة وتشغيلًا أكثر سلاسة، مما يجعل الضاغط مناسبًا لضغط الغاز الصناعي المستمر حيث يكون استقرار التشغيل ونظافة الغاز أمرًا مهمًا.

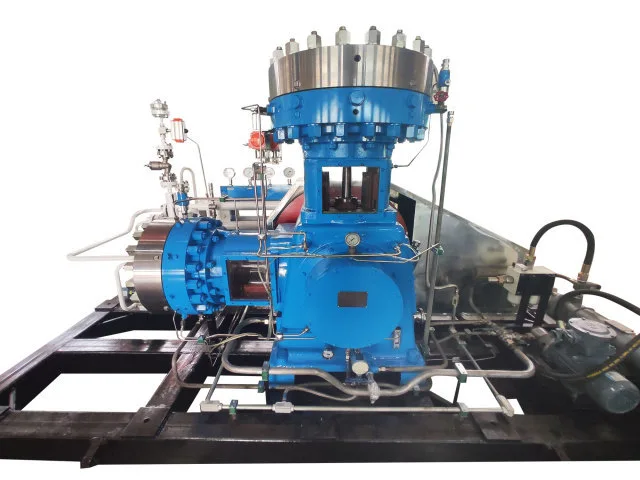

السمة الهيكلية الرئيسية لضاغط الحجاب الحاجز GL4 هي ترتيب الأسطوانة على شكل حرف L. يجمع هذا التكوين بين خصائص التشغيل للهياكل الرأسية والأفقية ويساعد على تحسين التوازن الميكانيكي أثناء التشغيل الترددي.
بالنسبة للمستخدمين الصناعيين، هذا يعني أن الضاغط مصمم بما يتجاوز متطلبات الضغط والتدفق. يتم أيضًا أخذ الحركة المستقرة والتحميل الميكانيكي المتوازن والتشغيل الأكثر سلاسة في الاعتبار عند اختيار سلسلة GL4 لنظام ضغط الغاز.
تستخدم سلسلة GL4 بنية ضغط ذات مرحلتين. يتم ضغط الغاز بشكل تدريجي بدلاً من إكمال زيادة الضغط الكاملة في مرحلة ضغط واحدة.
يدعم هذا الترتيب التطبيقات التي تتطلب مراعاة متطلبات الضغط وخصائص الغاز معًا. يمكن اختيار التكوين النهائي وفقًا لضغط الشفط، وضغط التفريغ، والتدفق الحجمي المطلوب، ووسط الغاز، وظروف التشغيل.
يقوم المحرك الكهربائي بدفع العمود المرفقي من خلال نظام النقل. يقوم العمود المرفقي بتحويل الحركة الدورانية إلى الحركة الترددية للمكبس داخل أسطوانة الزيت الهيدروليكي.
عندما يتحرك المكبس، ينقل الزيت الهيدروليكي الضغط إلى الحجاب الحاجز، مما يؤدي إلى تحركه ذهابًا وإيابًا. تغير حركة الحجاب الحاجز حجم غرفة الغاز. أثناء شوط الشفط، يدخل الغاز عبر صمام المدخل. أثناء شوط الانضغاط، يقل حجم الحجرة ويرتفع ضغط الغاز. بمجرد الوصول إلى الضغط المطلوب، يفتح صمام التفريغ ويخرج الغاز المضغوط من الحجرة.
يحافظ نظام الزيت التعويضي على حجم الزيت الهيدروليكي المطلوب أثناء التشغيل. يتم تنظيم الزيت الزائد وإعادته من خلال نظام التحكم في الضغط، مما يسمح للحجاب الحاجز بالعمل مقابل رأس الأسطوانة كما هو مطلوب أثناء دورة الضغط.
يتم فصل الغاز المضغوط فعليًا عن الزيت الهيدروليكي بواسطة الحجاب الحاجز.
يعد هذا الفصل أحد الأسباب الرئيسية لاستخدام ضواغط الحجاب الحاجز للغازات التي لا تتحمل التلوث الناتج عن زيوت التشحيم. يبقى غاز المعالجة داخل غرفة الضغط المغلقة ولا يتصل مباشرة بمكونات محرك الأقراص المشحمة.
تدعم غرفة الأسطوانة المغلقة أيضًا أداء الختم الموثوق به، وهو أمر مهم بشكل خاص عند التعامل مع الغازات عالية النقاء والغازات السامة والغازات القابلة للاشتعال والغازات المسببة للتآكل والوسائط الخاصة الأخرى.
يمكن تكوين ضاغط الحجاب الحاجز GL4 للتطبيقات التي تتضمن:
· الغازات عالية النقاء
· الغازات الخاملة
· الغازات القابلة للاشتعال والانفجار
· الغازات السامة والضارة
· الغازات المسببة للتآكل
· الغازات النادرة والقيمة
· الغازات الصناعية الخاصة الأخرى
|
غرض |
مواصفة |
|
سلسلة المنتجات |
ضاغط الحجاب الحاجز GL4 |
|
الشكل الهيكلي |
على شكل حرف L |
|
مرحلة الضغط |
مرحلتين |
|
طريقة التبريد |
تعميم تبريد المياه |
|
جهد العمل |
380 فولت |
|
نوع الضغط |
ضغط السحب وضغط العادم |
|
الوسائط المضغوطة |
عالية النقاء، خاملة، قابلة للاشتعال، متفجرة، غازات سامة وخاصة |
|
الصناعة أو نوع المشتري |
المتطلبات النموذجية |
|
شركات الغاز الصناعية |
ضغط ونقل الغاز |
|
موردو الغاز المتخصصون |
التعامل النظيف مع الغازات ذات القيمة العالية |
|
مصانع البتروكيماويات |
ضغط العملية والغازات الخاصة |
|
مصنعي المواد الكيميائية |
ضغط مختوم للغازات الكيميائية المختارة |
|
مشاريع الهيدروجين والطاقة |
ضغط الغاز حسب ظروف المشروع |
|
صناعة الإلكترونيات |
التعامل مع الغاز عالي النقاء |
|
أنظمة الغازات الدوائية والغذائية |
التطبيقات التي تتطلب نظافة الغاز الخاضعة للرقابة |
|
المؤسسات البحثية |
ضغط الغازات المختبرية والعلمية |
|
مشاريع الفضاء الجوي |
أنظمة ضغط الغاز المتخصصة |
توفر Jinding الدعم الفني طوال عملية توريد المعدات، بما في ذلك اختيار الضاغط، والاستشارة الهندسية، وتصنيع المعدات، ودعم التركيب والتشغيل، والتدريب على التشغيل والصيانة، والمساعدة الفنية عن بعد، والخدمة في الموقع، وصيانة المعدات، والإصلاح، وتوريد قطع الغيار.
بالنسبة للمشاريع الصناعية الدولية، يمكن للفريق الفني التواصل مع العملاء عن بعد أثناء اختيار المعدات وتشغيلها.
والفرق الرئيسي هو أن الحجاب الحاجز يفصل الغاز المضغوط عن نظام القيادة الهيدروليكي المشحم. لا يتصل الغاز مباشرة بزيت التشحيم أثناء الضغط.
تم تصميم ترتيب الأسطوانات على شكل حرف L لتحسين توازن الطاقة وسلاسة التشغيل من خلال الجمع بين خصائص ترتيبات الضاغط الرأسي والأفقي.
يمكن تهيئته للغازات القابلة للاشتعال والمتفجرة والسامة وغيرها من الغازات الخاصة. يجب تحديد التكوين الفعلي للضاغط وفقًا لخصائص الغاز وظروف التشغيل المحددة.
نعم. طريقة التبريد القياسية المقدمة لهذه السلسلة هي تعميم تبريد المياه.
نعم. توفر Jinding الاستشارات الفنية والدعم عن بعد والمساعدة في الصيانة والتدريب والخدمة الفنية في الموقع عند الحاجة وإصلاح المعدات ودعم قطع الغيار.
