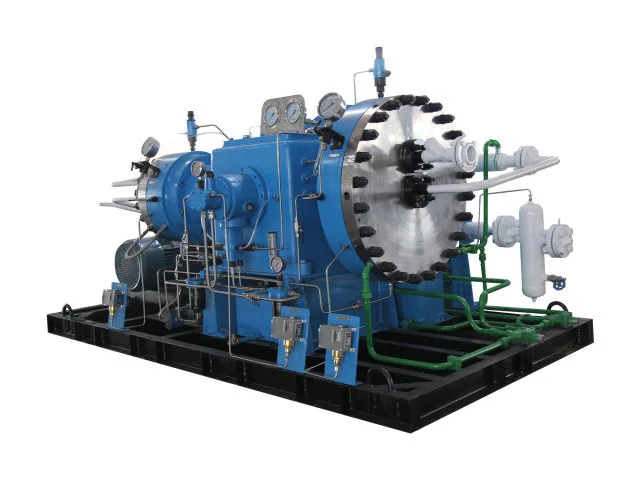

تم تطوير ضاغط الغشاء GD3 الخاص بنا للمشاريع التي يمكن أن تختلف فيها متطلبات تدفق الغاز والضغط بشكل كبير من تطبيق إلى آخر. تغطي التكوينات المتوفرة ظروف الشفط الجوي والمضغوط، بينما تعمل الطرازات المحددة عند ضغوط تفريغ أعلى من 15 ميجا باسكال وحتى 35.3 ميجا باسكال. بدلاً من قصر النطاق على فئة ضغط ثابتة واحدة، يوفر GD3 للمهندسين مجموعات متعددة من التدفق وضغط المدخل وضغط المخرج لتتناسب مع متطلبات العملية الفعلية. بالنسبة لاستفسارات المشروع، يمكن تحديد النموذج المناسب من سعة الغاز المطلوبة وظروف الضغط وليس من معدل التدفق وحده.
|
نموذج |
وسط مضغوط |
معدل التدفق الحجمي |
ضغط الشفط |
ضغط العادم |
سرعة |
الأبعاد الشاملة |
وزن |
محرك كهربائي |
|
|
الطاقة (كيلوواط) |
الجهد (الخامس) |
||||||||
|
GD3-60/11 |
الغازات عالية النقاء والغازات الخاملة والغازات القابلة للاشتعال والانفجار والغازات السامة وغيرها من الغازات الخاصة |
60 |
1 أجهزة الصراف الآلي |
1.1 |
400 ~ 430 |
3100×1800×1850 |
2.85 |
30 |
≈380 |
|
GD3-75/5 |
75 |
1 أجهزة الصراف الآلي |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0.1-5 |
80 |
0.01 |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0.1-13 |
80 |
0.01 |
1.3 |
2.85 |
22 |
||||
|
GD3-100/6 |
100 |
1 أجهزة الصراف الآلي |
0.6 |
2.85 |
22 |
||||
|
GD3-100/0.1-5 |
100 |
0.01 |
0.5 |
2.85 |
22 |
||||
|
GD3-80～100/0.1～0.4-5 |
80~100 |
0.01~0.04 |
0.5 |
2.85 |
22 |
||||
|
GD3-110/0.5-6 |
110 |
0.05 |
0.6 |
2.85 |
22 |
||||
|
GD3-130/0.5-3.5 |
130 |
0.05 |
0.35 |
2.85 |
15 |
||||
|
GD3-145/0.5-6 |
145 |
0.05 |
0.6 |
2.85 |
18.5 |
||||
|
GD3-260/1-5 |
260 |
0.1 |
0.5 |
2.85 |
22 |
||||
|
GD3-180/3-15 |
180 |
0.3 |
1.5 |
2.85 |
30 |
||||
|
GD3-400/7-25 |
400 |
0.7 |
2.5 |
3 |
37 |
||||
|
GD3-500/7-16 |
500 |
0.7 |
1.6 |
3 |
37 |
||||
|
GD3-20/200 |
20 |
1 أجهزة الصراف الآلي |
19.6 |
2.75 |
18.5 |
||||
|
GD3-20/160 |
20 |
1 أجهزة الصراف الآلي |
15.7 |
2.65 |
15 |
||||
|
جي دي 3-30/25 |
30 |
1 أجهزة الصراف الآلي |
2.5 |
2.65 |
15 |
||||
|
GD3-30/160 |
30 |
1 أجهزة الصراف الآلي |
15.7 |
2.75 |
22 |
||||
|
GD3-30/1~160 |
30 |
0.1 |
15.7 |
2.75 |
18.5 |
||||
|
GD3-35/20 |
35 |
1 أجهزة الصراف الآلي |
2 |
2.65 |
15 |
||||
|
GD3-35/140 |
35 |
1 أجهزة الصراف الآلي |
13.7 |
2.75 |
18.5 |
||||
|
GD3-40/25 |
40 |
1 أجهزة الصراف الآلي |
2.5 |
2.65 |
15 |
||||
|
GD3-40/1~45 |
40 |
0.1 |
4.5 |
2.75 |
22 |
||||
|
جي دي 3-40/100 |
40 |
1 أجهزة الصراف الآلي |
10 |
2.75 |
22 |
||||
|
GD3-40/1-160 |
40 |
0.1 |
15.7 |
2.75 |
30 |
||||
|
GD3-45/-0.2～5 |
45 |
-0.02 |
0.5 |
2.75 |
18.5 |
||||
|
GD3-45/30 |
45 |
1 أجهزة الصراف الآلي |
3.0 |
2.65 |
18.5 |
||||
|
GD3-55/20～350 |
55 |
2 |
34.3 |
2.75 |
30 |
||||
|
GD3-55/2～150 |
55 |
0.2 |
14.7 |
2.75 |
30 |
||||
|
GD3-60/0.5-25 |
60 |
0.05 |
2.5 |
2.65 |
18.5 |
||||
|
GD3-60/1~25 |
60 |
0.1 |
2.5 |
2.65 |
15 |
||||
|
GD3-80/1~25 |
80 |
0.1 |
2.5 |
2.75 |
18.5 |
||||
|
GD3-80/13~200 |
80 |
1.3 |
19.6 |
2.75 |
30 |
||||
|
GD3-80/0.4~30 |
80 |
0.04 |
3 |
2.75 |
22 |
||||
|
GD3-40～90/1～4-100 |
40~90 |
0.1~0.4 |
9.8 |
2.65 |
30 |
||||
|
GD3-100/4～45 |
100 |
0.4 |
4.5 |
2.65 |
15 |
||||
|
GD3-100/8~130 |
100 |
0.8 |
12.7 |
2.75 |
30 |
||||
|
GD3-100/50～150 |
100 |
5 |
14.7 |
2.75 |
37 |
||||
|
GD3-100/13~200 |
100 |
1.3 |
19.6 |
2.75 |
37 |
||||
|
GD3-120/12~160 |
120 |
1.2 |
15.7 |
2.75 |
37 |
||||
|
GD3-100/9-220 |
100 |
0.9 |
21.6 |
2.75 |
37 |
||||
|
GD3-70～140/1～4-45 |
70~140 |
0.1~0.4 |
4.5 |
2.75 |
30 |
||||
|
GD3-160/20-160 |
160 |
2.0 |
15.7 |
2.75 |
45 |
||||
|
GD3-170/5-50 |
170 |
0.5 |
5 |
2.65 |
37 |
||||
|
GD3-80～200/1～4-45 |
200 |
1~4 |
4.5 |
2.75 |
30 |
||||
|
GD3-120/10~160 |
120 |
1 |
15.7 |
2.75 |
30 |
||||
|
GD3-60/12-160 |
60 |
1.2 |
15.7 |
3.1 |
22 |
||||
|
GD3-70/35-360 |
70 |
3.5 |
35.3 |
3.1 |
37 |
||||
|
GD3-120/35-225 |
120 |
3.5 |
22.1 |
3.1 |
37 |
||||
|
GD3-120/50-360 |
120 |
5.0 |
35.3 |
3.1 |
30 |
||||
|
GD3-140/25-160 |
140 |
2.5 |
15.7 |
3.1 |
30 |
||||
|
GD3-200/5～25 |
200 |
0.5 |
2.5 |
2.75 |
30 |
||||
|
GD3-220/50-160 |
220 |
5.0 |
15.7 |
3.1 |
37 |
||||
|
GD3-250/7.5-36 |
250 |
0.75 |
3.6 |
3 |
37 |
||||
يمكن استخدام الضاغط الغشائي GD3 لتطبيقات الغاز الصناعي حيث تتطلب العملية ضغطًا متحكمًا عبر مستويات ضغط مختلفة.
تشمل مجالات التطبيق المحتملة ما يلي:
يسمح نطاق الطراز الواسع للضاغط بالنظر في مهام تعزيز الغاز ونقله وضغط الضغط العالي حيث تقع نقطة التشغيل المطلوبة ضمن تكوينات GD3 المتاحة.
يمكن تقييم التكوينات التي تغطي ضغوط الشفط المنخفضة والعالية لمهام غاز المعالجة حيث تختلف ظروف الضغط بين الأنظمة.
يدرج تكوين GD3-60/11 المصاحب الغازات عالية النقاء بين الوسائط القابلة للتطبيق، بالإضافة إلى الغازات الخاملة والقابلة للاشتعال والانفجار والسامة وغيرها من الغازات الخاصة.
عندما يكون للغاز متطلبات خاصة للنقاء أو السلامة أو توافق المواد، يجب مراجعة التكوين النهائي للضاغط وفقًا لتركيبة الغاز الفعلية وظروف التشغيل بدلاً من اختياره فقط من اسم الطراز.
تتطلب تكوينات الضاغط الغشائي الخاصة بالمشروع دعمًا هندسيًا وتصنيعيًا وفنيًا منسقًا. تقوم Jinding بتقييم متطلبات التطبيق أثناء اختيار المعدات ونقلها خلال مراحل التصنيع والاختبار لدعم تنفيذ المشروع.
يقع مقر شركة Jinding في داندونغ، لياونينغ، الصين، وهي تدمج التصنيع والتجميع واللحام والطلاء والاختبار والبحث والتطوير وخدمة العملاء في قاعدة الإنتاج الرئيسية الخاصة بها. تشمل المرافق أكثر من 100 آلة تصنيع واختبار، وورشة تصنيع وتجميع بمساحة 6000 متر مربع، وورشة لحام وطلاء بمساحة 3000 متر مربع، ومركز للبحث والتطوير وخدمة العملاء بمساحة 2600 متر مربع.
تغطي الخدمات الفنية اختيار المعدات، والاستشارات الفنية، والتصميم الهندسي، والتصنيع والتوريد، والتركيب والتشغيل، والتدريب على التشغيل والصيانة، والدعم الفني عن بعد وفي الموقع، والفحص والإصلاح وتوريد قطع الغيار.
بالنسبة لمشاريع الضاغط الغشائي GD3، يساعد هذا الدعم المتكامل على ربط التقييم الفني الأولي بتسليم المعدات والخدمة اللاحقة. يمكن أن تساعد بيانات التطبيق في اتخاذ قرارات التكوين، بينما يدعم التصنيع والاختبار والمساعدة الفنية المعدات من خلال التثبيت والتشغيل.
تغطي قائمة طراز GD3 الموردة تدفقات الغاز من 20 إلى 500 نيوتن متر مكعب في الساعة. يعتمد التدفق الدقيق المتاح على مجموعة ضغط الشفط والعادم المحددة.
تصل العديد من التكوينات إلى 15 ميجا باسكال أو أعلى. تشمل الأمثلة GD3-20/160 عند 15.7 ميجا باسكال، وGD3-30/160 عند 15.7 ميجا باسكال، وGD3-55/2 ~ 150 عند 14.7 ميجا باسكال، وGD3-80/13 ~ 200 عند 19.6 ميجا باسكال، وGD3-100/9-220 عند 21.6 ميجا باسكال.
نعم. تستخدم النماذج المتعددة المدرجة ضغط شفط 1 ATM، بما في ذلك GD3-60/11، GD3-75/5، GD3-100/6، GD3-20/200، GD3-20/160، GD3-30/160 والعديد من التكوينات الأخرى.
يعد ضغط الشفط أحد معايير الاختيار الرئيسية. يتضمن النطاق شفطًا جويًا، وضغوطًا إيجابية منخفضة مثل 0.01-0.1 ميجا باسكال، وضغوط شفط أعلى مثل 1.2-2.0 ميجا باسكال، وتكوينات تصل إلى 5.0 ميجا باسكال. ولذلك ينبغي توفير حالة الشفط المطلوبة مع ضغط العادم المستهدف ومعدل التدفق.
تسرد مواصفات GD3-60/11 الموردة الغازات عالية النقاء والغازات الخاملة والغازات القابلة للاشتعال والانفجار والغازات السامة والغازات الخاصة الأخرى. بالنسبة لغاز معين، يجب التأكد من المواد المبللة النهائية والأختام والتكوين وفقًا لتركيبة الغاز وظروف التشغيل.
تُظهر موديلات GD3 المتوفرة قوى محرك تبلغ 15 و18.5 و22 و30 و37 و45 كيلووات. يعتمد الاختيار الفعلي للمحرك على تكوين الضاغط ونقطة التشغيل.
أعلى ضغط عادم في بيانات النموذج المرفقة هو 35.3 ميجا باسكال، ويظهر في GD3-70/35-360 وGD3-120/50-360.
إذا كنت تعرف ظروف تدفق الغاز والضغط المطلوبة، فيمكن أن تساعد Jinding في تضييق نطاق GD3 إلى تكوين ضاغط مناسب.
أرسل وسيط الغاز ومعدل التدفق وضغط الشفط وضغط العادم ومتطلبات التشغيل إلى Jinding للمراجعة الفنية واختيار النموذج وعرض الأسعار.
