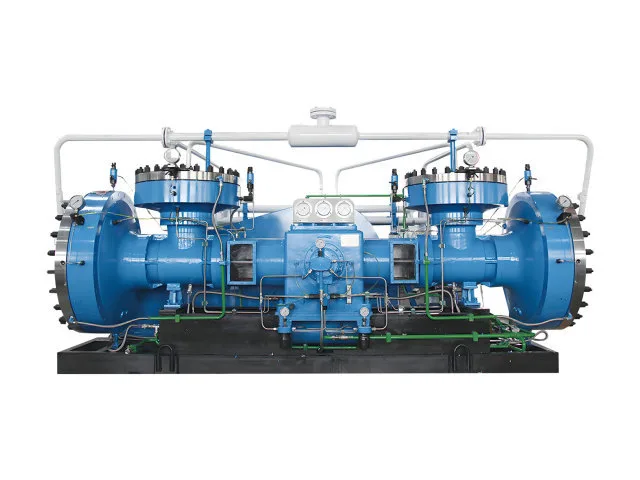

يعد فصل الغاز أحد الاعتبارات المهمة عند ضغط الغازات عالية النقاء أو الغازات الخاصة. في ضاغط الغشاء D، يفصل الحجاب الحاجز غاز المعالجة عن الجانب الهيدروليكي وجانب التشحيم للضاغط. يتم ضغط الغاز من خلال حركة الحجاب الحاجز وليس من خلال اتصال المكبس المباشر بغرفة الغاز، مما يساعد على منع الاتصال المباشر بين غاز المعالجة وزيت التشحيم.
السمة الهيكلية الرئيسية للضاغط الغشائي هي الفصل بين الغاز المضغوط ونظام التشغيل الهيدروليكي.
في الضاغط المكبسي التقليدي، يعمل المكبس مباشرة داخل أسطوانة الغاز. يتخذ الضاغط الغشائي نهجًا مختلفًا. يشكل الحجاب الحاجز حاجزًا بين غرفة الغاز والجانب الهيدروليكي. يتحرك الحجاب الحاجز تحت محرك هيدروليكي وينقل حركة الضغط إلى الغاز دون الحاجة إلى اتصال مباشر بين غاز المعالجة ونظام التشحيم.
يكون هذا الترتيب مناسبًا بشكل خاص عندما يلزم فصل الغاز الذي يتم ضغطه عن الزيت أو النظام الهيدروليكي.
يستخدم ضاغط الغشاء D ترتيب ضغط على مرحلتين. بدلاً من تطبيق زيادة الضغط الكاملة في خطوة ضغط واحدة، يمر الغاز عبر مرحلتي ضغط. يسمح هذا الترتيب للنماذج المتاحة بتغطية مجموعات مختلفة من ضغط المدخل وضغط المخرج وتدفق الغاز.
|
نموذج |
ضغط المدخل ميجا باسكال (ز) |
مَنفَذ ضغط ميجا باسكال (ز) |
الاسمي الحجمي معدل التدفق (Nm3/ساعة) |
قوة (كيلوواط) |
سرعة (ص / دقيقة) |
البعد الطول * العرض * الارتفاع (مم) |
|
جي دي-1000/15-220 |
1.5 |
22 |
1000 |
185 |
420 |
6800*3900*2300 |
|
جي دي-670/12-220 |
1.2 |
22 |
670 |
160 |
420 |
6800*3900*2300 |
|
جي دي-400/3-220 |
0.3 |
22 |
400 |
185 |
420 |
6500*4200*2500 |
|
جي دي-2710/9.6-16 |
0.4 |
13.5 |
2710 |
132 |
420 |
5000*3700*2500 |
|
جي دي-649/5.5-28 |
0.55 |
2.8 |
649 |
75 |
420 |
4500*3000*2000 |
|
جي دي-350/0.5-3 |
0.2 |
4.5 |
200 |
55 |
420 |
4500*3000*1800 |
|
جي دي-180/15 |
الغلاف الجوي ضغط |
1.5 |
180 |
45 |
420 |
5000*3450*2500 |
|
جي دي-667/1.25-6 |
0.125 |
0.6 |
667 |
75 |
420 |
4200*3400*2500 |
|
جي دي-120/0.35-10 |
0.035 |
1.0 |
120 |
37 |
420 |
5070*3210*2500 |
|
جي دي-313/1-20 |
0.1 |
2.0 |
313 |
75 |
423 |
6800*3200*3700 |
|
جي دي-150/1.5-19 |
0.15 |
1.9 |
150 |
37 |
420 |
3040*2700*1540 |
|
جي دي-43/0.5-18.5 |
0.05 |
1.85 |
43 |
18.5 |
420 |
3100*2500*2200 |
|
جي دي-75/4 |
الغلاف الجوي ضغط |
0.4 |
75 |
18.5 |
415 |
3040*2700*1470 |
|
جي دي-30/160 |
الغلاف الجوي ضغط |
16 |
30 |
22 |
410 |
2800*1400*1400 |
|
جي دي-50/9-150 |
0.9 |
15 |
50 |
15 |
400 |
2500*1300*1300 |
|
جي دي-10/20 |
الغلاف الجوي ضغط |
2.0 |
10 |
7.5 |
410 |
2800*1800*1600 |
|
جي دي-50/4-60 |
0.4 |
6.0 |
50 |
18.5 |
410 |
2900*1800*1600 |
|
جي دي-25/30-210 |
3.0 |
21 |
25 |
11 |
500 |
2000*1280*1500 |
|
جي دي-20/5-150 |
0.5 |
15 |
20 |
11 |
500 |
1600*900*1400 |
يمكن تكوين ضاغط الغشاء D لعدة فئات من الغازات الصناعية والخاصة:
غازات عالية النقاء
الغازات الخاملة
الغازات القابلة للاشتعال والانفجار
الغازات السامة
غازات خاصة أخرى
وهو مصمم لضغط الغازات عالية النقاء والخاملة والقابلة للاشتعال والمتفجرة والسامة وغيرها من الغازات المتخصصة عبر معدلات تدفق ومتطلبات ضغط مختلفة.
يفصل الحجاب الحاجز غرفة الغاز المعالجة عن النظام الهيدروليكي ونظام التشحيم، مما يقلل من خطر الاتصال المباشر بين الغاز وزيت التشحيم.
يتم عزل غاز العملية من الجوانب الهيدروليكية وجوانب التشحيم بواسطة الحجاب الحاجز. ولذلك، يتم وصف المعدات بشكل أكثر دقة على أنها تستخدم ضغط الغاز المفصول بغشاء بدلاً من تصنيف الآلة بأكملها على أنها خالية من الزيت.
يستخدم تكوين السلسلة D المحدد ترتيب ضغط على مرحلتين.
تغطي النماذج المدرجة معدلات التدفق الاسمية من 10 إلى 2710 نيوتن متر مكعب في الساعة.
تتمتع الطرازات المحددة في النطاق المدرج بأقصى ضغط مخرج يبلغ 22 ميجا باسكال (G).
نعم. يستخدم التكوين الفني المحدد نظام تبريد الماء المتداول.
