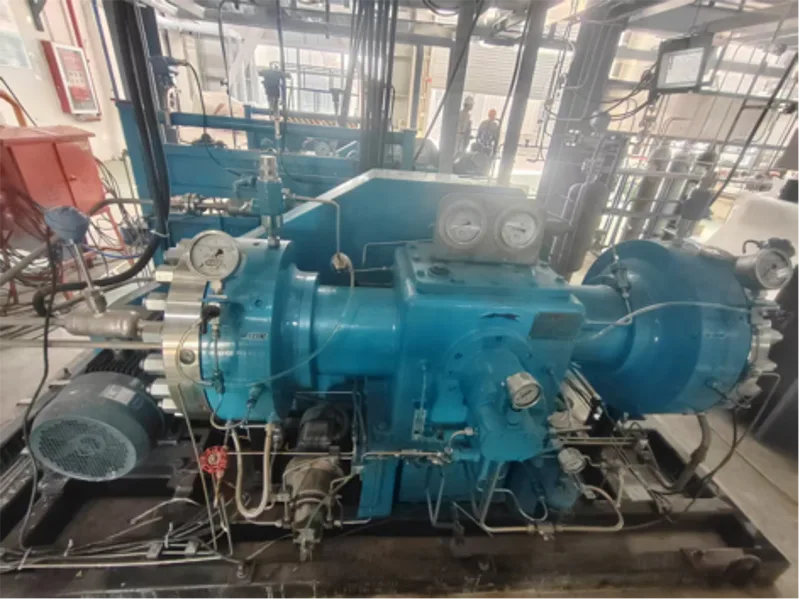

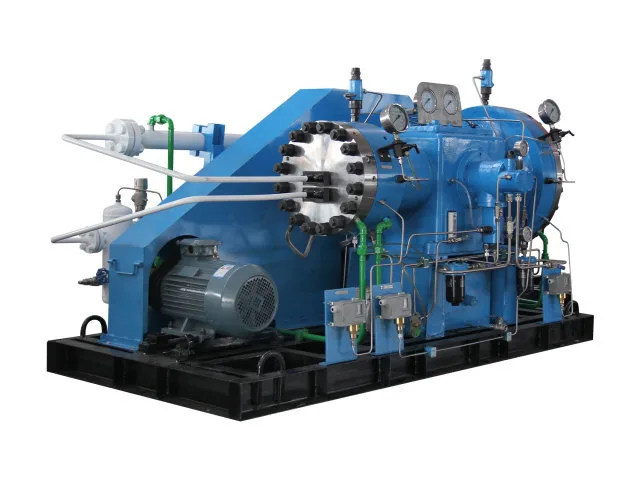

يركز الضاغط الغشائي GD2 على تدفق الغاز المنخفض نسبيًا ومهام الضغط ذات الضغط العالي. وتغطي النماذج المتوفرة سعات الغاز من 10 إلى 72 نيوتن متر مكعب في الساعة، مع ضغوط شفط تتراوح من الضغط الجوي إلى 1.2 ميجا باسكال وضغوط عادم تصل إلى 15.7 ميجا باسكال. تجمع النماذج المختلفة بين التدفق وضغط الشفط وضغط العادم وقوة المحرك بطرق مختلفة، مما يسمح بمطابقة الضاغط مع العملية الفعلية بدلاً من اختياره بالسعة وحدها. تشمل الوسائط المحددة الغازات عالية النقاء والغازات الخاملة والغازات القابلة للاشتعال والانفجار والغازات السامة والغازات الخاصة الأخرى.
إن سلسلة GD2 مناسبة لواجبات ضغط الغاز التي تجمع بين متطلبات التدفق المعتدلة والزيادات الكبيرة في الضغط.
وفقًا للمواصفات المذكورة، تتراوح السعة من 10 إلى 72 نيوتن متر مكعب في الساعة، في حين تحقق التكوينات المحددة ضغوط تفريغ تتراوح بين 14.7 و15.7 ميجا باسكال.
يجعل ملف التشغيل هذا سلسلة GD2 جديرة بالاعتبار للتطبيقات التي تتطلب توصيل غاز عالي الضغط دون إنتاجية حجمية كبيرة. ويعتمد النموذج المناسب على معدل التدفق المطلوب وضغط الدخول وضغط التفريغ المستهدف وخصائص الغاز.
|
نموذج |
وسط مضغوط |
معدل التدفق الحجمي |
ضغط الشفط |
ضغط العادم |
سرعة |
الأبعاد الشاملة |
وزن |
محرك كهربائي |
|
|
الطاقة (كيلوواط) |
الجهد (الخامس) |
||||||||
|
GD2-20/12 |
الغازات عالية النقاء والغازات الخاملة والغازات القابلة للاشتعال والانفجار والغازات السامة وغيرها من الغازات الخاصة |
20 |
1 أجهزة الصراف الآلي |
1.2 |
400 ~ 430 |
2100×1000×1200 |
2.0 |
7.5 |
≈380 |
|
GD2-72/5～30 |
72 |
0.5 |
3 |
15 |
|||||
|
GD2-20/12~160 |
20 |
1.2 |
15.7 |
7.5 |
|||||
|
GD2-10/160 |
10 |
1 أجهزة الصراف الآلي |
15.7 |
7.5 |
|||||
|
GD2-10/150 |
10 |
1 أجهزة الصراف الآلي |
14.7 |
7.5 |
|||||
|
GD2-10/150 |
10 |
1 أجهزة الصراف الآلي |
14.7 |
7.5 |
|||||
|
GD2-20/5~150 |
20 |
0.5 |
14.7 |
15 |
|||||
|
GD2-25/1.5~150 |
25 |
0.15 |
14.7 |
15 |
|||||
|
GD2-25/6~160 |
25 |
0.6 |
15.7 |
15 |
|||||
|
GD2-25/5~160 |
25 |
0.5 |
15.7 |
15 |
|||||
|
GD2-25/4~160 |
25 |
0.4 |
15.7 |
18.5 |
|||||
|
GD2-35/12~150 |
35 |
1.2 |
14.7 |
15 |
|||||
|
GD2-40/5~150 |
40 |
0.5 |
14.7 |
18.5 |
|||||
|
GD2-20/12~160 |
20 |
1.2 |
15.7 |
7.5 |
|||||
معدل التدفق: 10-72 نيوتن متر مكعب/ساعة
الحد الأقصى لضغط العادم المدرج: 15.7 ميجا باسكال
ضغط الشفط: جوي إلى 1.2 ميجا باسكال في الموديلات المتوفرة
قوة المحرك: 7.5-18.5 كيلو واط بين التكوينات المدرجة
السرعة المدرجة: 400-430 دورة/دقيقة لـ GD2-20/12
يمكن اعتبار الضاغط الغشائي GD2 مخصصًا لضغط الغاز ومهام تعزيز الضغط حيث تقع السعة المطلوبة ضمن نطاق 10-72 نيوتن متر مكعب/ساعة.
قد تتطلب الغازات الخاصة وغازات المعالجة ضغطًا متحكمًا فيه قبل الدخول في مرحلة معالجة أخرى. يجب أن يعتمد اختيار النموذج على التركيبة الفعلية للغاز وظروف الضغط.
عندما تكون نقاء الغاز من متطلبات العملية المهمة، يوفر ضغط الغشاء تكوينًا يتم فيه فصل غاز المعالجة عن الجانب الهيدروليكي وجانب التشحيم للضاغط.
يمكن أن يتناسب نطاق السعة المركز نسبيًا مع بعض الأبحاث والاختبارات وأنظمة إمداد الغاز المتخصصة حيث يكون الطلب على الغاز أقل ولكن يلزم زيادة كبيرة في الضغط.
بالنسبة للغازات القابلة للاشتعال أو الانفجار أو السامة أو الغازات الخاصة، يجب مراجعة تكوين الضاغط وفقًا لخصائص الغاز وضغط التشغيل ودرجة الحرارة ومتطلبات الغلق ومتطلبات السلامة المعمول بها.
يعد اختيار الضاغط الغشائي جزءًا واحدًا فقط من مشروع الغاز الصناعي. تجمع Jinding بين تصنيع المعدات والهندسة ودعم ما بعد البيع، مما يسمح للعملاء بالحصول على المساعدة الفنية بما يتجاوز عرض الأسعار الأولي للمعدات.
وتقع قاعدة إنتاجها الرئيسية في داندونغ، لياونينغ، الصين، مع مراكز المبيعات الفنية في شنيانغ وبكين.
لدى Jinding 203 موظفًا، بما في ذلك 105 موظفًا محترفًا وفنيًا، مع قدرة إنتاج سنوية تزيد عن 500 ضاغط غشائي.
بالنسبة لمشروع GD2، يمكن أن يغطي الدعم الفني ما يلي:
1. اختيار الضاغط
2. الاستشارة الفنية
3. التصميم الهندسي
4. التصنيع وتوريد المعدات
5. التثبيت والتشغيل
6. التدريب على التشغيل والصيانة
7. الدعم الفني عن بعد أو في الموقع
8. الفحص والصيانة والإصلاح
9. توريد قطع الغيار
تشتمل الشهادات المتعلقة بالإدارة والمنتج التي حصلت عليها Jinding على ISO 9001 وISO 14001 وISO 45001 وISO 27001 وCE، جنبًا إلى جنب مع التصنيف الائتماني للمؤسسات AAA وشهادة خدمة ما بعد البيع من فئة الخمس نجوم.
تغطي نماذج GD2 المتوفرة معدلات التدفق الاسمية من 10 إلى 72 نيوتن متر مكعب / ساعة.
توجد العديد من التكوينات في نطاق الضغط هذا. GD2-20/12–160، GD2-25/6–160، GD2-25/5–160 وGD2-25/4–160 مدرجة عند ضغط عادم 15.7 ميجا باسكال، بينما GD2-10/150، GD2-20/5–150، GD2-25/1.5–150، تم إدراج GD2-35 / 12–150 وGD2-40 / 5–150 عند 14.7 ميجا باسكال.
نعم. تحدد التكوينات المرفقة GD2-20/12 وGD2-10/160 وGD2-10/150 ضغط الشفط الجوي.
يغير ضغط الشفط زيادة الضغط المطلوبة من الضاغط. لذلك ينبغي أخذها في الاعتبار مع تدفق الغاز وضغط العادم المطلوب عند اختيار طراز GD2.
تسرد المواصفات المرفقة الغازات عالية النقاء والغازات الخاملة والغازات القابلة للاشتعال والانفجار والغازات السامة والغازات الخاصة الأخرى. يعتمد التوافق والتكوين النهائي على خصائص الغاز الفعلية وظروف التشغيل.
تشتمل نماذج GD2 المتوفرة على تكوينات محرك بقدرة 7.5 كيلووات و15 كيلووات و18.5 كيلووات.
يمكن لشركة Jinding مراجعة وسط الغاز، ومعدل التدفق، وضغط الشفط، وضغط العادم وظروف التشغيل الأخرى للتوصية بالتكوين المناسب. يمكن مناقشة المتطلبات غير القياسية أثناء الاختيار الفني.
