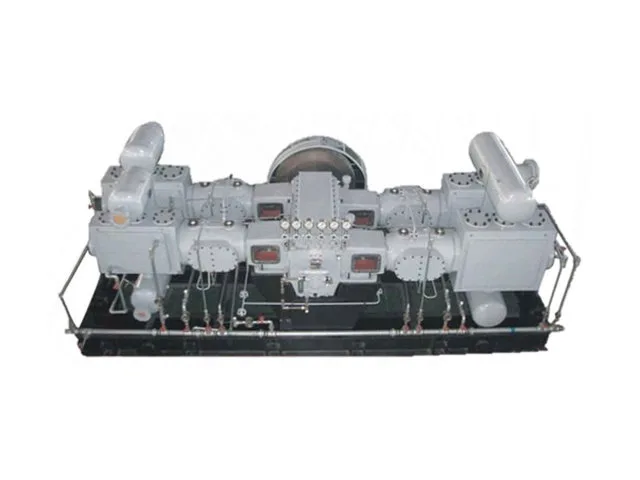

ضاغط مكبس من النوع M

بدلاً من أن يقتصر على ضغط ثابت أو حالة تدفق واحدة، يتضمن الضاغط المكبس من النوع M تكوينات للشفط الجوي، وسحب الغاز منخفض الضغط، وغاز المعالجة المضغوط. ويمكن أيضًا اختيار ترتيبات مختلفة للأسطوانات وفقًا لضغط التفريغ المطلوب، وخصائص الغاز، وطلب التدفق، وظروف العملية. الحد الأقصى لمستوى الضغط هو أربع مراحل.

بالنسبة لمصانع البتروكيماويات وأنظمة الغاز الصناعية التي تتعامل مع كميات كبيرة من الغاز، يتم تحديد اختيار الضاغط عادة من خلال واجب التشغيل الكامل وليس عن طريق الضغط وحده. ولذلك يتم تكوين نطاق M Type وفقًا لمتطلبات العملية الفعلية لكل مشروع.

المعلمات التقنية الرئيسية

هيكل التوازن المتماثل

يعد ترتيب التوازن المتماثل أحد الخصائص المميزة للضاغط المكبس من النوع M.

أثناء الضغط الترددي، يقوم المكبس ومكونات التوصيل بتوليد قوى القصور الذاتي بشكل مستمر. مع زيادة قدرة الضاغط وقوة القيادة، يصبح التحكم في هذه القوى ذا أهمية متزايدة للتشغيل الشامل للآلة. يساعد الترتيب المتماثل على تحقيق التوازن في حركة المكونات الترددية ويدعم التشغيل الأكثر سلاسة تحت أحمال الضغط الصناعي الكبيرة.

بالإضافة إلى هيكل الضاغط المتكامل، يوفر هذا الترتيب الهيكلي أساسًا ميكانيكيًا مستقرًا لتطبيقات الطاقة العالية.

يتم استخدام العمود المرفقي الفولاذي المطروق لتحمل أحمال ناقل الحركة المتولدة أثناء التشغيل المستمر، بينما يدعم الاتصال شبه الهيدروليكي بين المكبس والرأس المتقاطع نظام النقل المستخدم في تكوينات الضاغط الأكبر حجمًا.

ما الذي يدعم التشغيل المستقر على المدى الطويل؟

جسم ضاغط متكامل

يستخدم النوع M بنية جسم متكاملة لتوفير الصلابة لمجموعة الضاغط ودعم محاذاة المكونات الميكانيكية الرئيسية.

العمود المرفقي الصلب مزورة

يتم استخدام العمود المرفقي الفولاذي المطروق لنظام النقل. يتناسب هذا البناء مع ظروف التحميل المرتبطة بضغط الغاز عالي الطاقة.

سرعة التشغيل التي تسيطر عليها

اعتمادًا على التكوين، تعمل الضواغط من النوع M ضمن نطاق سرعة يتراوح بين 300 إلى 490 دورة/دقيقة تقريبًا. تتوافق السرعة المحددة مع طراز الضاغط ومهمة العملية.

تقنية التشحيم العكسي

يعتمد قسم النقل تقنية التشحيم العكسي لدعم متطلبات التشحيم للمكونات الميكانيكية المتحركة أثناء التشغيل.

اتصال المكبس والتقاطع

تشكل تقنية الاتصال شبه الهيدروليكي المستخدمة بين المكبس والرأس المتقاطع جزءًا من الترتيب الميكانيكي للخدمة الشاقة للضاغط.

تدعم هذه الميزات الهيكلية معًا التشغيل المستقر في التطبيقات التي قد يكون فيها الضاغط مطلوبًا للتعامل مع كميات كبيرة من الغاز وأحمال العمل الصناعية المستمرة.

الأسطوانة المشحمة أو الخالية من الزيت — ما التكوين الذي يناسب العملية؟

تشتمل سلسلة ضاغط المكبس من النوع M على تكوينات أسطوانات مشحمة وخالية من الزيت. ويعتمد الاختيار المناسب على الغاز المضغوط، ومتطلبات العملية، والمعدات النهائية، ومتطلبات نظافة الغاز.

غازات المعالجة لتطبيقات الضغط من النوع M

تم تصميم سلسلة M Type لمهام ضغط الغاز البتروكيميائي والصناعي التي تتضمن مجموعة من وسائط المعالجة. قد تشمل الغازات القابلة للتطبيق ما يلي:

هيدروجين:يستخدم في معالجة الهيدروجين وتكريره وأنظمة الغاز الصناعية الأخرى، مع تحديد التكوين حسب معدل التدفق المطلوب وضغط التشغيل.

نتروجين:يتم تطبيقه في إمدادات الغاز الصناعي ونقل النيتروجين وأنظمة معالجة البتروكيماويات حيث يجب تلبية متطلبات الضغط والقدرة المحددة.

الغاز البترولي:يستخدم في ضغط الغاز البترولي ونقله، مع اختيار المعدات بناءً على تكوين الغاز وظروف التشغيل.

الغازات الهيدروكربونية الخفيفة:يمكن أخذ التكوينات المناسبة في الاعتبار لضغط الهيدروكربونات الخفيفة وفقًا لخصائصها الفيزيائية ومتطلبات العملية.

الإيثيلين:تعتمد متطلبات الضغط على الإنتاجية المطلوبة ونسبة الضغط وخصائص الغاز وظروف العملية.

البروبيلين:يستخدم في معالجة البروبيلين وأنظمة البتروكيماويات ذات الصلة حيث يجب أن يتطابق الضاغط مع متطلبات التدفق والضغط المحددة.

الغاز الغني:يتم تطبيقه في ضغط الغاز الغني ومعالجة الغاز، وفقًا لتكوين الغاز وظروف تشغيل النظام.

الغازات التحليلية والغازات المتخصصة الأخرى:تتطلب هذه التطبيقات تقييمًا لتركيبة الغاز، والخواص الفيزيائية والكيميائية، وتوافق المواد وأي متطلبات محددة للنقاء أو السلامة قبل اختيار المعدات.

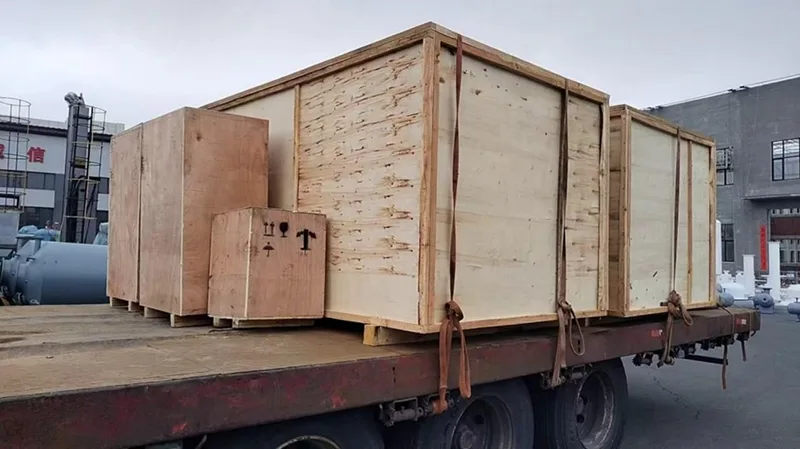

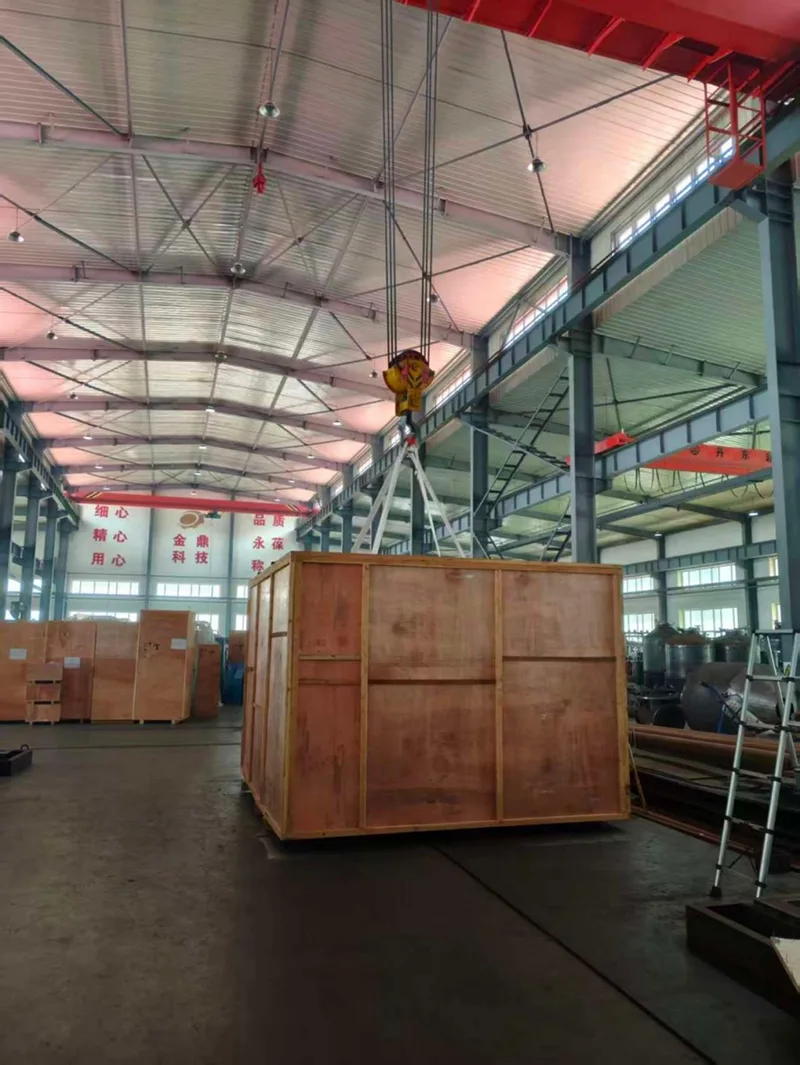

جيندينج الدعم اللوجستي وتسليم المعدات

تتطلب الضواغط الصناعية الكبيرة أكثر من شحن المنتج العادي. قد يلزم أخذ أبعاد المعدات، والوزن، وظروف النقل، وترتيبات الرفع، والوصول إلى الموقع في الاعتبار قبل التسليم.

بالنسبة للعملاء الذين يشترون ضواغط مكبسية كبيرة أو أنظمة ضغط غاز كاملة، يمكن تنسيق تخطيط التسليم مع تكوين المعدات ومتطلبات المشروع.

التعليمات

1. ما هو استخدام الضاغط المكبس من النوع M؟

تم تصميم الضاغط المكبسي من النوع M لتطبيقات ضغط الغاز الصناعية التي تتطلب سعة تدفق وأداء ضغط مناسبين. اعتمادًا على التكوين، يمكن استخدامه في المعالجة الكيميائية والعمليات البتروكيماوية ومعالجة الغاز وأنظمة الغاز الصناعية الأخرى.

2. ما هي أنواع الغازات التي يمكن ضغطها؟

تعتمد وسائط الغاز القابلة للتطبيق على تصميم الضاغط والمواد المكونة وترتيب الختم وظروف التشغيل. يجب على العملاء تقديم تركيبة الغاز والخصائص ذات الصلة للتأكد من توافق المواد وملاءمة المعدات.

3. كيف أختار معدل التدفق وضغط التفريغ المناسبين؟

يجب أن يأخذ اختيار النموذج بعين الاعتبار معدل تدفق الغاز المطلوب، وضغط الدخول، وضغط التفريغ المستهدف، وتكوين الغاز وظروف التشغيل. يتيح توفير هذه المعلمات للفريق الهندسي تقييم التكوين المناسب.

4. ما هو عدد مراحل الضغط المطلوبة؟

ويعتمد العدد المطلوب من المراحل على نسبة الضغط وخصائص الغاز وحدود درجة حرارة التفريغ ومتطلبات التشغيل. يمكن أخذ الضغط متعدد المراحل بعين الاعتبار عندما تتطلب العملية زيادة كبيرة في الضغط.

5. هل الضاغط خالي من الزيت؟

تعتمد متطلبات التشحيم على التكوين المحدد. يجب على العملاء التأكد مما إذا كانت الأسطوانة والمكونات الأخرى ذات الصلة تستخدم تصميمات خالية من الزيت أو مشحمة، لا سيما عندما يجب التحكم في تلوث غاز العملية.

6. ما هو نظام التبريد الذي يستخدمه؟

يعتمد ترتيب التبريد على النموذج المحدد ومراحل الضغط وخصائص الغاز وظروف التشغيل. يجب التأكد من تكوين التبريد المناسب أثناء التقييم الفني.

7. هل يمكن تخصيص الضاغط لتطبيقات محددة؟

يمكن تقييم تكوين المعدات وفقًا لمتطلبات المشروع، بما في ذلك تكوين الغاز ومعدل التدفق وضغوط الدخول والتفريغ وترتيب القيادة والمواد والأنظمة المساعدة. تعتمد خيارات التخصيص النهائية على الجدوى الفنية والنموذج المحدد.

8. ما هي المعلومات المطلوبة لاختيار النموذج وعرض الأسعار؟

يرجى تقديم وسط الغاز ومعدل التدفق المطلوب وضغط المدخل وضغط التفريغ المستهدف ودرجة حرارة التشغيل ودورة العمل وظروف الموقع وأي متطلبات خاصة تتعلق بالسلامة أو المواد. تساعد هذه التفاصيل الفريق الهندسي على تقييم التطبيق والتوصية بالتكوين المناسب.
