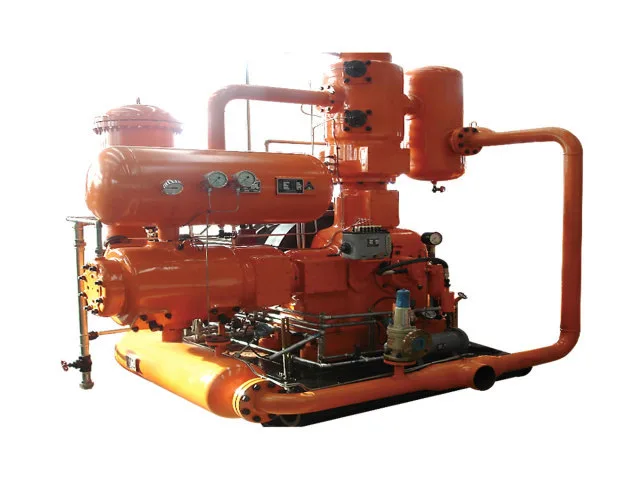

الضاغط المكبسي من النوع L هو ضاغط ترددي تم تطويره لخدمة الغاز البتروكيميائي. يستخدم ترتيبها الميكانيكي جسم الآلة المتكامل، وعمود المرفقي من الحديد المرن ونظام التشحيم الإيجابي لمكونات ناقل الحركة. يتم توصيل المكبس والرأس المتقاطع بواسطة هيكل ملولب.
يمكن تكوين السلسلة لما يصل إلى مرحلتين من الضغط. اعتمادًا على الطراز المحدد والغاز الذي يتم ضغطه، يمكن للأسطوانة أن تعمل بترتيبات خالية من الزيت أو مشحمة بالزيت.
يشكل الجسم الرئيسي القاعدة الهيكلية للضاغط. يعمل العمود المرفقي وآلية قضيب التوصيل والمكونات المتحركة الأخرى ضمن هيكل الآلة المتكامل.
يتم تصنيع العمود المرفقي من حديد الدكتايل وينقل الحركة الدوارة للمحرك إلى آلية الضغط الترددي.
يخدم نظام التشحيم المكونات الميكانيكية المشاركة في التشغيل الترددي المستمر ويشكل جزءًا من نظام التشغيل العادي للضاغط.
يتم استخدام اتصال ملولب بين المكبس والرأس المتقاطع. يعد هذا جزءًا من الترتيب الميكانيكي المستخدم في هيكل الضاغط من النوع L ويدعم تجميع المكونات الترددية.
تم تصميم الضاغط المكبسي من النوع L ضمن نطاق التصميم العام التالي:
· الشوط: 180-240 ملم
· السرعة: 420-590 دورة/دقيقة
· معدل شد قضيب المكبس: 42-68 كيلو نيوتن
· الحمولة المقدرة لقضيب المكبس: 42-68 كيلو نيوتن
· قوة القيادة: 75-280 كيلووات
· الحد الأقصى لمراحل الضغط: 2
· مجال التطبيق الرئيسي: صناعة البتروكيماويات
|
نموذج |
ضغط المدخل |
ضغط المخرج |
معدل التدفق الحجمي الاسمي |
طريقة تزييت الاسطوانة |
قوة |
سرعة |
|
L5.5W-135/2.5-6 |
0.25 |
0.6 |
135 |
خالي من الزيوت |
280 |
490 |
|
L5.5W-20/18 |
الضغط الجوي |
1.8 |
20 |
خالي من الزيوت |
200 |
490 |
|
L5.5W-30/0.04-8 |
0.004 |
0.8 |
30 |
خالي من الزيوت |
200 |
490 |
|
L5.5W-21/1-40 |
0.1 |
4.0 |
21 |
خالي من الزيوت |
200 |
490 |
|
4L-65/-0.4-0.7 |
-0.04 |
0.07 |
65 |
هناك النفط |
132 |
420 |
|
4LW-50/2.5-9 |
0.25 |
0.9 |
50 |
خالي من الزيوت |
75 |
420 |
|
4LW-12/0.25-8 |
0.025 |
0.8 |
12 |
خالي من الزيوت |
75 |
420 |
|
4LW-13/1.5-9 |
0.15 |
0.9 |
13 |
خالي من الزيوت |
75 |
420 |
|
4LW-12/22 |
الضغط الجوي |
2.2 |
12 |
خالي من الزيوت |
132 |
420 |
|
4LW-10.5/0.5-13 |
0.05 |
1.3 |
10.5 |
خالي من الزيوت |
110 |
420 |
يمكن أن تختلف متطلبات ضغط الهيدروجين وفقًا لمعدل التدفق وضغط النظام وظروف العملية النهائية. يجب أن يعتمد اختيار الضاغط على معلمات تشغيل الهيدروجين الفعلية.
قد يتطلب غاز البترول والهيدروكربونات الخفيفة والغاز الغني وغازات العمليات الأخرى ضغطًا أثناء الإنتاج أو النقل أو المعالجة.
يمكن ضغط النيتروجين لإمدادات العمليات الصناعية وتطبيقات نقل الغاز.
يمكن استخدام الضاغط من النوع L في تطبيقات العمليات التي تتضمن الإيثيلين أو البروبيلين، ويخضع لتأكيد تركيبة الغاز الفعلية ومتطلبات التشغيل.
يمكن أن تدعم السعة ونطاق الضغط المتاح أيضًا مشاريع الغاز الصناعية التي تتطلب تكوين ضاغط ترددي.
قامت شركة Jinding بتصنيع الضواغط الصناعية ومعدات إنتاج الأسيتيلين منذ عام 1995.
تشتمل مجموعة منتجات الضاغط الخاصة بها على ضواغط غشائية وضواغط مكبسية وضواغط تعمل بالسائل. تغطي مرافق الإنتاج الخاصة بالشركة التصنيع والتجميع واللحام والطلاء والاختبار والتطوير الفني.
بالنسبة لمشاريع الضاغط المكبسي من النوع L، يمكن لشركة Jinding تقديم الدعم الذي يشمل اختيار المعدات، والاتصالات التقنية، والتصنيع، وخدمة المتابعة.
السلسلة مخصصة للغازات بما في ذلك الهيدروجين والنيتروجين وغاز البترول وغاز الهيدروكربون الخفيف والإيثيلين والبروبيلين والغاز الغني والغاز التحليلي. يجب تأكيد الاختيار النهائي وفقًا لتركيبة الغاز الفعلية ومتطلبات العملية.
أكبر تدفق حجمي اسمي في قائمة النماذج المقدمة هو 135 نيوتن متر مكعب/دقيقة.
لا. تستخدم معظم الطرازات المدرجة زيت تشحيم الأسطوانة الخالي من الزيت، في حين أن الطراز 4L-65/-0.4-0.7 مُدرج مع زيت تشحيم.
نعم. تستخدم العديد من النماذج المدرجة الضغط الجوي كشرط للمدخل.
نعم. يتضمن النطاق المقدم ظروف شفط منخفضة الضغط ونموذجًا واحدًا بضغط مدخل يبلغ -0.04 ميجا باسكال (G).
أعلى ضغط مخرج مدرج هو 4.0 ميجا باسكال (G).
تسمح مواصفات التصميم الأساسية بما يصل إلى مرحلتي ضغط.
يرجى تقديم وسط الغاز، وضغط المدخل، ودرجة حرارة المدخل، وضغط المخرج، وتدفق الغاز المطلوب وأي متطلبات تشغيل خاصة.
