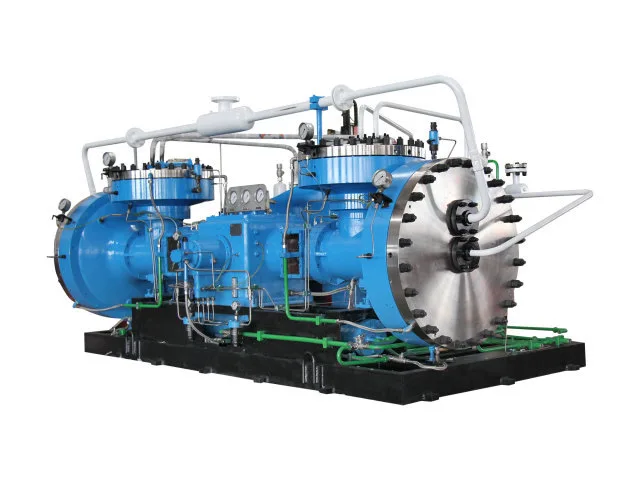

بدلاً من الاعتماد على حالة تشغيل ثابتة واحدة، يغطي ضاغط الحجاب الحاجز GDS مجموعات مختلفة من معدل التدفق وضغط الشفط وضغط العادم، بدءًا من نقل الغاز منخفض الضغط إلى ضغط الضغط العالي. تقوم Jinding بتقييم الوسط المضغوط والسعة المطلوبة وظروف الضغط ومتطلبات المشروع معًا للمساعدة في مطابقة تكوين GDS مع نظام الغاز الفعلي.
تتطلب تطبيقات معالجة الغاز واسعة النطاق قدرة الضاغط لتتناسب مع متطلبات العملية الشاملة. تغطي سلسلة GDS نطاق تدفق حجمي يتراوح من 50 نيوتن متر مكعب في الساعة إلى 1000 نيوتن متر مكعب في الساعة، مما يدعم أنظمة الغاز الصناعية بمتطلبات إنتاجية مختلفة.
يستوعب النطاق أيضًا ظروف ضغط التفريغ المختلفة. توفر التكوينات المحددة ضغوط عادم تصل إلى 34.3 ميجا باسكال، بينما تم تصميم الطرازات الأخرى لمعدلات تدفق أعلى عند ضغوط تفريغ منخفضة أو متوسطة. يعتمد النموذج المناسب على التركيبة المطلوبة من سعة الغاز وضغط التشغيل.
يجب تقييم معدل التدفق وضغط التفريغ معًا عند اختيار ضاغط غشائي صناعي. قد تعمل النماذج ذات القدرات المختلفة في ظل ظروف ضغط مختلفة إلى حد كبير، ويمكن أن يؤثر وسيط الغاز المطلوب أيضًا على اختيار المواد وترتيبات الختم والتكوين العام.
لاختيار النموذج، تحتاج Jinding عادةً إلى وسط الغاز المضغوط، ومعدل التدفق الحجمي المطلوب، وضغط الشفط، ودرجة حرارة السحب، وضغط العادم المستهدف، جنبًا إلى جنب مع أي متطلبات تشغيل خاصة بالمشروع.
بالنسبة للغازات الخاصة، يجب على العملاء أيضًا تقديم تركيبة الغاز والخصائص الفيزيائية والكيميائية ذات الصلة. تساعد هذه التفاصيل في تقييم التطبيق وتحديد تكوين الضاغط المناسب لظروف التشغيل المحددة.
|
نموذج |
وسط مضغوط |
معدل التدفق الحجمي |
ضغط الشفط |
ضغط العادم |
سرعة |
الأبعاد الشاملة |
وزن |
محرك كهربائي |
|
|
الطاقة (كيلوواط) |
الجهد (الخامس) |
||||||||
|
GDS134-50/200 |
الغازات عالية النقاء والغازات الخاملة والغازات القابلة للاشتعال والانفجار والغازات السامة وغيرها من الغازات الخاصة |
50 |
0.1 |
19.6 |
400 ~ 430 |
3800×2200×2100 |
6850 |
37 |
≈380 |
|
GDS134-65/160 |
65 |
1 أجهزة الصراف الآلي |
15.7 |
3700×2030×2200 |
5910 |
37 |
|||
|
GDS134-75/8-350 |
75 |
0.8 |
34.3 |
3800×2200×2100 |
6850 |
55 |
|||
|
GDS134-160/10 |
160 |
1 أجهزة الصراف الآلي |
1 |
3920×2170×2200 |
8150 |
37 |
|||
|
GDS134-180/2-200 |
180 |
0.2 |
19.6 |
3880×2460×2100 |
7050 |
75 |
|||
|
GDS134-210/0.2-24 |
210 |
0.02 |
2.4 |
4020×2300×2200 |
8100 |
55 |
|||
|
GDS134-230/0.35-5 |
230 |
0.035 |
0.5 |
3920×2170×2200 |
8200 |
45 |
|||
|
GDS134-350/4-50 |
350 |
0.4 |
5 |
3880×2460×2200 |
7350 |
75 |
|||
|
GDS134-500/8-50 |
500 |
0.8 |
5 |
3880×2460×2200 |
7100 |
75 |
|||
|
GDS134-1000/2.5-5 |
1000 |
0.25 |
0.5 |
3920×2170×2200 |
8200 |
45 |
|||
|
GDS134-1000/7~16 |
1000 |
0.7 |
1.6 |
3880×2460×2200 |
7565 |
75 |
|||

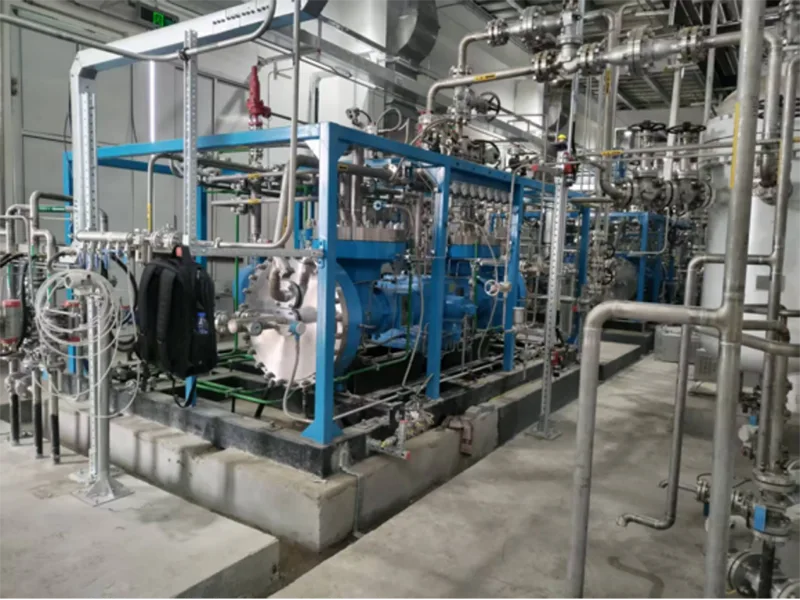

يعتبر ضاغط الحجاب الحاجز GDS مناسبًا للمشاريع الصناعية حيث يشكل ضغط الغاز جزءًا من عملية أكبر أو نظام إنتاج أو ترتيب إمداد الغاز.
قد تشتمل التطبيقات النموذجية على غازات عالية النقاء، وغازات خاملة، وغازات قابلة للاشتعال والانفجار، وغازات سامة ووسائط خاصة أخرى.
اعتمادًا على التكوين المحدد والوسط المضغوط، يمكن اعتبار ضواغط GDS لمعالجة الغاز الصناعي، ومعالجة الغاز المتخصصة، والتطبيقات الكيميائية والبتروكيماوية، وأنظمة البحث العلمي وغيرها من متطلبات ضغط الغاز القائمة على المشاريع.
شركة Jinding Technology متخصصة في الضواغط الصناعية ومعدات إنتاج الأسيتيلين منذ عام 1995. تدمج قاعدة التصنيع Dandong الخاصة بها التصنيع والتجميع واللحام والطلاء والاختبار والبحث والتطوير وخدمة العملاء.
تقوم الشركة بتشغيل أكثر من 100 مجموعة من معدات التصنيع والاختبار ولديها موظفين فنيين متخصصين لدعم تصنيع المعدات والمشاريع الهندسية.
بالنسبة لعملاء GDS، تعد إمكانية التصنيع هذه جزءًا مهمًا من عملية توريد المعدات. لا يتم اختيار الضاغط وفقًا لنموذج الكتالوج فحسب؛ ويجب أيضًا تقييم متطلبات التشغيل الفعلية وفقًا لنظام الغاز وظروف المشروع.
|
معلومات الاختيار |
لماذا يهم؟ |
|
وسط مضغوط |
تحديد الملاءمة الفنية للضاغط |
|
معدل التدفق الحجمي |
يحدد قدرة معالجة الغاز المطلوبة |
|
ضغط الشفط |
يؤثر على حالة تشغيل الضاغط |
|
درجة حرارة المدخول |
يساعد على تقييم حالة المدخل الفعلية |
|
ضغط العادم |
تحديد واجب الضغط المطلوب |
|
تكوين الغاز |
أهمية خاصة للوسائط الخاصة |
|
الخصائص الفيزيائية والكيميائية |
يدعم التقييم الفني للغازات الخاصة |
|
متطلبات استخدام المشروع |
يساعد على تحديد التكوين المناسب للمعدات |
تغطي نماذج GDS المدرجة معدلات التدفق الحجمي من 50 نيوتن متر مكعب في الساعة حتى 1000 نيوتن متر مكعب في الساعة، اعتمادًا على تكوين الضغط المحدد.
أعلى ضغط عادم موضح في نماذج GDS المدرجة هو 34.3 ميجا باسكال لتكوين GDS134-75/8-350.
يمكن تكوين السلسلة للغازات عالية النقاء والغازات الخاملة والغازات القابلة للاشتعال والانفجار والغازات السامة والغازات الخاصة الأخرى. وينبغي توفير وسط الغاز الفعلي وخصائصه قبل الاختيار النهائي للمعدات.
يرجى تقديم الوسط المضغوط ومعدل التدفق الحجمي المطلوب وضغط الشفط ودرجة حرارة السحب وضغط العادم المطلوب ومتطلبات الاستخدام ذات الصلة. بالنسبة للغازات الخاصة، ينبغي أيضًا توفير معلومات عن تكوين الغاز وخصائصه الفيزيائية والكيميائية.
لا. يجب تقييم معدل التدفق مع ضغط الشفط وضغط العادم ووسط الغاز وظروف التشغيل. قد يتطلب مشروعان لهما نفس متطلبات التدفق تكوينات مختلفة للضاغط.
تمثل المعلمات المدرجة تكوينات النموذج والتشغيل المتاحة. يجب تأكيد الاختيار الفني النهائي وفقًا للتطبيق الفعلي ومتطلبات المشروع.
يمكن أن تشمل الخدمات الفنية إرشادات التركيب والتشغيل، والتدريب على التشغيل والصيانة، والدعم عن بعد، والخدمة في الموقع، وفحص المعدات، والصيانة، والإصلاح ودعم قطع الغيار وفقًا لمتطلبات المشروع والخدمة المعمول بها.
