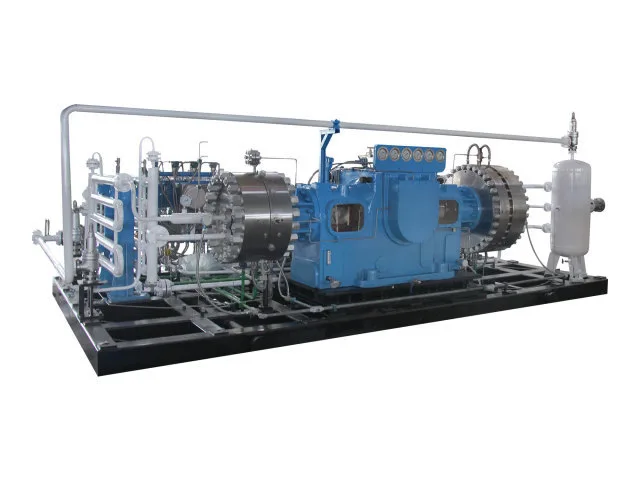

يجمع ضاغط الحجاب الحاجز GD6 بين المحرك الميكانيكي الترددي وضغط الحجاب الحاجز الهيدروليكي للتعامل مع الغازات التي تتطلب تحكمًا أكبر في التلوث والإغلاق. أثناء التشغيل، يبقى الغاز داخل غرفة ضغط مغلقة مكونة من الحجاب الحاجز ورأس الأسطوانة، بينما يبقى الزيت الدافع على الجانب الآخر من الحجاب الحاجز. بفضل تبريد المياه المتداولة وجهد التشغيل القياسي الذي يبلغ 380 فولت، يمكن اختيار الضاغط وفقًا لضغط السحب ودرجة الحرارة وضغط العادم المطلوب ومعدل التدفق الحجمي وتركيبة الغاز ومتطلبات الاستخدام الخاصة بالمشروع.
يقوم المحرك الكهربائي بدفع العمود المرفقي من خلال نظام النقل. ينقل العمود المرفقي الدوار الحركة عبر قضيب التوصيل ويحرك المكبس داخل أسطوانة الزيت بحركة خطية ترددية.
عندما يتحرك المكبس، يتم إزاحة الزيت الهيدروليكي داخل أسطوانة الزيت ويدفع الحجاب الحاجز. يتحرك الحجاب الحاجز بعد ذلك ذهابًا وإيابًا، مما يغير حجم غرفة الغاز دون السماح للغاز بالاتصال بالزيت الهيدروليكي.
عندما يتحرك الحجاب الحاجز بعيدًا عن رأس الأسطوانة، يزداد الحجم داخل غرفة الغاز. يفتح صمام السحب تحت فرق الضغط ويدخل الوسط المضغوط إلى الغرفة.
ثم يتحرك الحجاب الحاجز نحو رأس الأسطوانة، مما يقلل من حجم غرفة الغاز المغلقة. ومع انخفاض الحجم المتاح، يرتفع ضغط الغاز.
عندما يصل الغاز إلى ضغط التفريغ المطلوب، يفتح صمام العادم ويتم إطلاق الغاز المضغوط من الغرفة. ثم تتكرر العملية بشكل مستمر.
أثناء التشغيل، قد تمر كمية صغيرة من الزيت الهيدروليكي عبر الخلوصات الداخلية العادية وتعود إلى خزان الزيت. تعمل مضخة الزيت التعويضية على تجديد حجم الزيت المطلوب أثناء عملية الشفط. يتم التحكم في الزيت الزائد من خلال نظام تنظيم الضغط وإعادته إلى علبة المرافق، مما يساعد في الحفاظ على الظروف الهيدروليكية المطلوبة لحركة الحجاب الحاجز.
بالنسبة للغازات المتخصصة، يمكن أن يكون الحفاظ على نقاء الغاز أثناء الضغط بنفس أهمية تحقيق الضغط المطلوب. يستخدم GD6 حاجزًا لفصل غرفة الغاز عن نظام التشغيل الهيدروليكي.
يبقى الوسط المضغوط داخل غرفة الغاز المغلقة ولا يتصل مباشرة بالزيت الهيدروليكي أو مكونات المحرك الميكانيكي المشحم أثناء التشغيل العادي. يساعد هذا التصميم على تقليل مخاطر التلوث بالزيت ويدعم التطبيقات التي تتضمن غازات عالية النقاء، والغازات النادرة أو القيمة، والوسائط الأخرى ذات متطلبات النظافة الصارمة.
يشكل الحجاب الحاجز ورأس الأسطوانة غرفة الضغط الرئيسية، مما يحافظ على الفصل بين مسار الغاز والنظام الهيدروليكي أثناء التشغيل العادي. يعتمد أداء الاحتواء الفعلي على تكوين المعدات وتصميم الختم وظروف التشغيل المحددة.
يستخدم GD6 آلية الحجاب الحاجز الترددي لضغط الغاز مع الحفاظ على وسط العملية منفصلاً عن النظام الهيدروليكي. وتعتمد ملاءمتها لتطبيق معين على ظروف الدخول والتفريغ المطلوبة، وليس على قدرة الضغط وحدها.
تتضمن معلمات الاختيار الرئيسية ضغط المدخل، ودرجة حرارة المدخل، وضغط التفريغ المطلوب، ومعدل التدفق الحجمي. يجب أيضًا مراعاة تكوين الغاز والخصائص الكيميائية، حيث أنها تؤثر على توافق المواد ومتطلبات الختم وتكوين المعدات.
قد تشتمل وسائط التطبيق النموذجية على غازات عالية النقاء، والغازات الخاملة، والغازات القابلة للاشتعال أو الانفجار، والغازات السامة، والغازات المسببة للتآكل وغيرها من الغازات المتخصصة، رهنًا بتأكيد توافق المواد وظروف التشغيل المعتمدة.
تتطلب الضواغط الصناعية الحماية المناسبة أثناء المناولة والنقل الدولي. يتم ترتيب طريقة التغليف النهائية للضاغط الغشائي GD6 وفقًا لأبعاد المعدات والوزن وطريقة النقل ومتطلبات الوجهة.
قبل الشحن، يتم تجهيز الضاغط والمكونات ذات الصلة للنقل وحمايته وفقًا لمتطلبات التغليف المتفق عليها. يمكن ترتيب عبوات التصدير المناسبة للتسليم الدولي، في حين يمكن تأكيد علامات الشحن والمتطلبات الأخرى الخاصة بالمشروع أثناء معالجة الطلب.

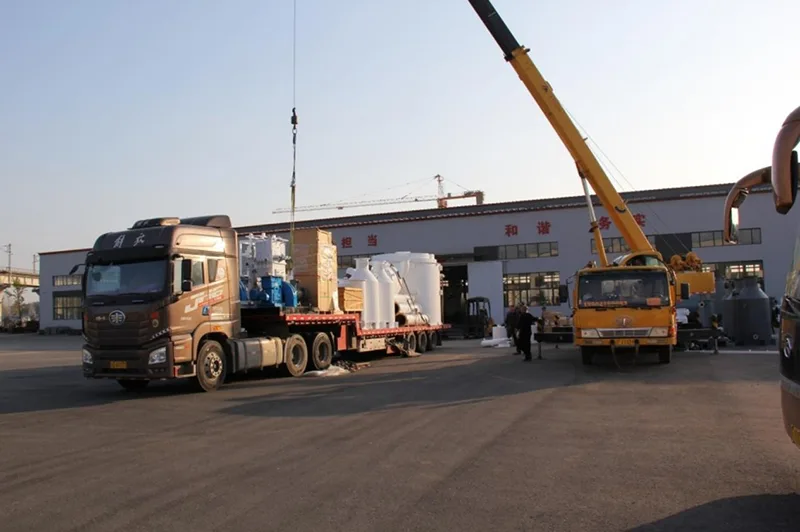

اعتمادًا على الوجهة والجدول الزمني للمشروع، يمكن تنسيق نقل المعدات من خلال الترتيبات اللوجستية المناسبة، بما في ذلك الشحن البحري وطرق الشحن الأخرى المعمول بها.
لا يعتمد أداء الضاغط الغشائي الصناعي على تصميمه فحسب، بل يعتمد أيضًا على القدرة التصنيعية الكامنة وراءه. ركزت شركة Jinding Technology على الضواغط الصناعية ومعدات إنتاج الأسيتيلين منذ عام 1995، حيث توفر ضواغط غشائية وضواغط مكبسية وضواغط تعمل بالسائل لمجموعة واسعة من التطبيقات الصناعية.
تدمج قاعدة التصنيع الخاصة بالشركة التصنيع والتجميع واللحام والطلاء والاختبار والبحث والتطوير وخدمة العملاء. تدعم أكثر من 100 مجموعة من معدات التصنيع والاختبار عملية الإنتاج والفحص، بينما يقدم الموظفون الفنيون المتفانون الدعم الهندسي طوال عملية اختيار المعدات وتنفيذ المشروع.
